Paso 7: El intérprete de código de G y el controlador CNC.

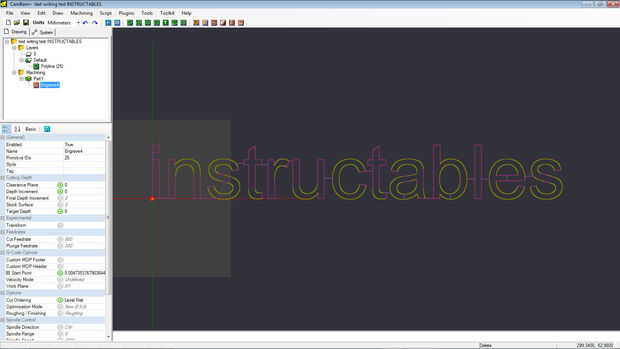

CamBam es una gran pieza de software para la producción de G-Code:
Tienes 40 usos y si mantener el programa abierto todo el tiempo puede estirar para durar bastante tiempo. El problema principal es que CamBam para fresado CNC. Si usted tiene la intención de simplemente cortar extrusiones de enchufe en los dos controladores de eje de CD-ROM juntos a los mismos pines de paso y dirección arduino (haciendo su máquina un dos ejes X y Y cortador) y utilizar la función "grabar" en G-code y omitir los comandos de Z (despegue). Un tema, sin embargo, es el problema de las trayectorias de herramienta de corte a través de sus protuberancias. He encontrado que manualmente conectando texto, unir todo y entonces usando graban obras para solucionar este problema. También puede experimentar con senderos libres de software como estos:
http://www.foamcuttingsoftware.com/eng/default.as...
Hay varias opciones de software para leer G-código y enviarlo a arduino. GRBL es un hacker favorito:
Siga las instrucciones en línea para instalar en su arduino dependiendo del sistema operativo. Yo uso grbl controlador como el intérprete de código G. Este programa es muy fácil de usar.
Configurar mi eje y DVD ROM para: 50 pasos / mm
y mi eje x compacto impresora Foto: 345 medidas / mm.
Utilizar una velocidad de avance de 400.
