Mini CNC Plotter - Arduino basado (4 / 11 paso)

Paso 4: El Z eje

Es la parte más difícil de nuestra construcción.

Se necesita algo para unirla en X eje, una superficie plana. En esa superficie se acople el motor servo (eje Z) y la base de la pluma. Pluma (o lápiz) debe ser capaz de moverse hacia arriba y hacia abajo con la ayuda del motor servo.

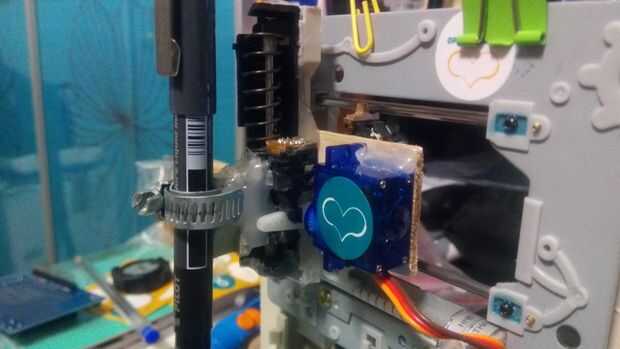

Ver la imagen de arriba para entender lo que tienes que hacer para duild Z eje.

¡ Consejo! Use su imaginación ;)
