Paso 6: El circuito
Ahora que tenemos nuestra contracción lista, es tiempo para construir el circuito y prueba de motores paso a paso (ejes X e Y).

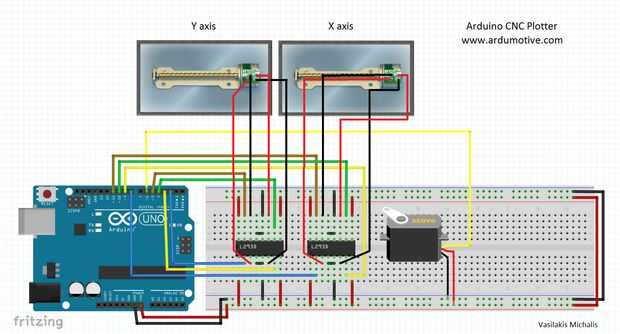

Ver la imagen de arriba con el circuito de protoboard esquema.
Motores steppers cableado es algo que necesita el paciente. El paso siguiente usted encontrará un código 'prueba' para x y eje y. Si tuyo steppers no funciona correctamente debe encontrar la combinación correcta de trabajo cambiando los cables entre ellos y el L293D ICs.
En la mía son cnc, X conexión del eje motor: L293 A: Pins 1 y 3 y B: 2 y 4, pero en eje Y conexión del motor A: 1 y 2 & B: 3 y 4.
