Paso 5: Cableado de la electrónica

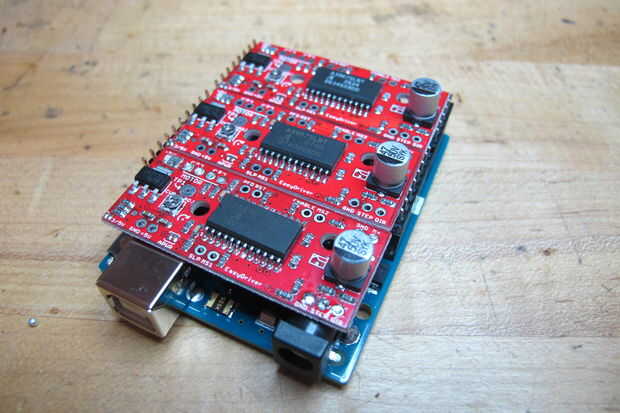

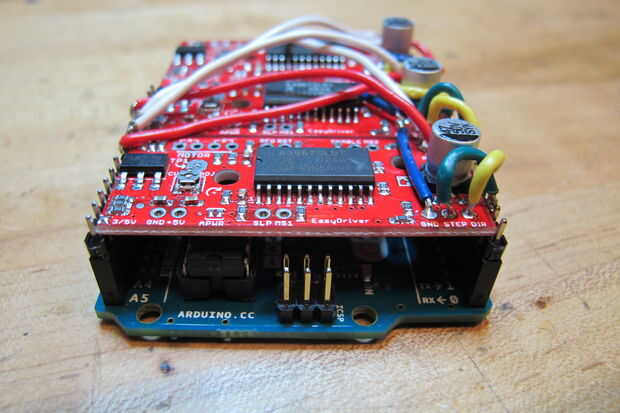

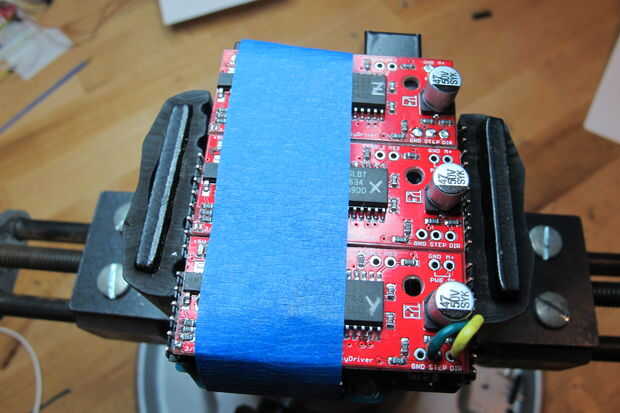

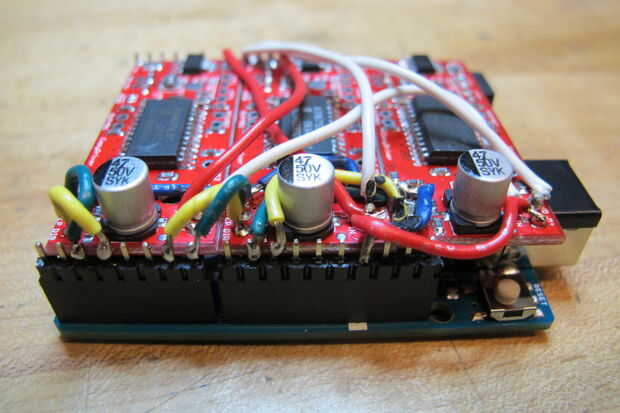

Descubrí que apila tres fácil controladores paso a paso Motor encima de la ONU puede ser una manera eficaz de ahorrar algo de espacio. El cableado se realizó con alambre trenzado y algo de paciencia. Usé un poco de cinta aislante en el conector hembra USB en la ONU para evitar cortocircuitos en cualquier rastro de circuito en la parte inferior de la tercer controlador de Motor de paso a paso fácil.

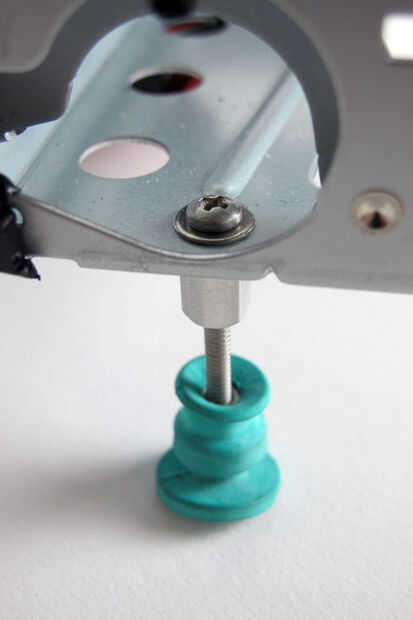

He añadido cuatro pernos a la parte inferior de la impresora fotográfica compacta para permitir que los conductores de Uno/paso a paso a introducir debajo. Posicioné el USB y enchufe cerca del borde exterior de fácil acceso.

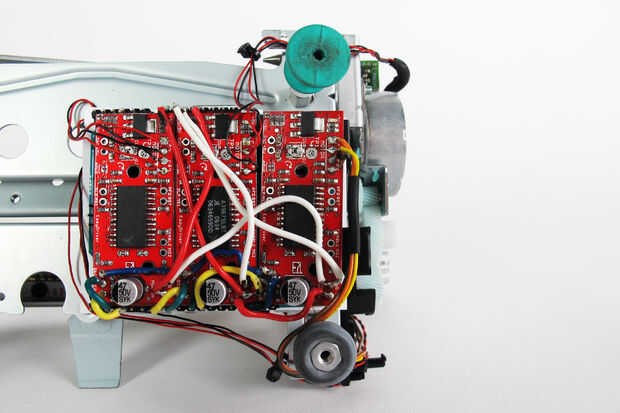

Usé cinta de doble cara para fijar el Uno a la parte inferior de la impresora. Asegúrese de que no corta ninguna de arduino conduce contra la superficie del metal. Para evitar esto trate de usar cinta de doble cara que tiene volumen (espumosa cinta de doble cara) o primero pegarse un pedazo de material no conductor en la parte inferior de metal y luego colocar el Uno a este.
