Paso 1: Protoboard el circuito
Materiales:
LM3916 Controlador de pantalla de Dot/Bar
Segmento de 10 LED de gráfico de barras
Ajuste Pot de 5 K (utilizado como un reóstato)
SPDT interruptores deslizantes (2)
Resistencias (100, 1K, 2K 2, 10K, 22K, 100K)
Condensadores (.1u, 1u 10u)
batería de 9 voltios

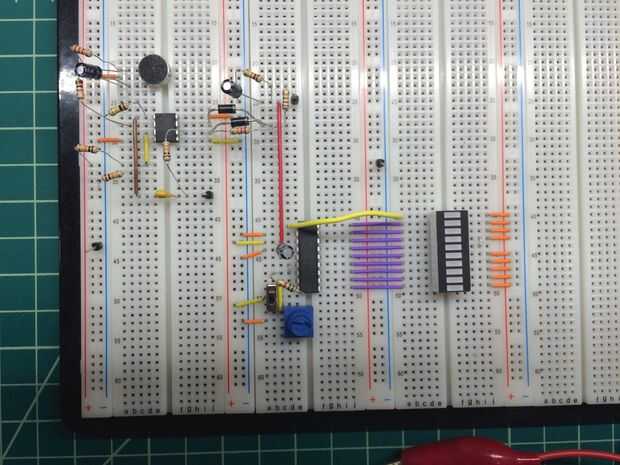

Encontrar la clave para disfrutar el diseño debe tener un tablero grande con un montón de espacio en todas direcciones. Empiezo colocando los componentes principales en el centro y hacia fuera del edificio. Como se puede ver en los cables morados corto, el LM3916 chip está diseñado para conectar directamente a un gráfico de barras de LED. Me puso ésos hacia fuera primero y luego con cable a jack de auriculares de un iPod al LM3916 para asegurarse de que los LEDs respondieron correctamente. Luego até el 5K POT para ajustar la sensibilidad y un interruptor para cambiar entre modos de visualización - el LM3916 puede mostrar un solo punto para el volumen o los LEDs por debajo de ese punto para un gráfico de barras.

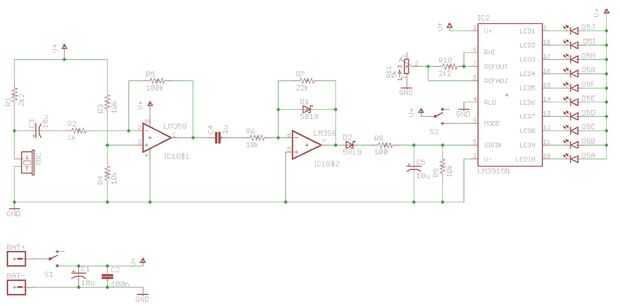

Una vez que estaba trabajando, puse el micrófono y el canal dual op-amp en y empezó a jugar con varios valores de resistencia y el condensador hasta que el micrófono proporciona una señal de que los LEDs de la misma manera.
