Paso 5: Águila transporte Pod
a) Pod transporte (con la landing pad en posición retraída)
b) laboratorio Pod (con landing pad en posición desplegada)
c) vaina torno (con landing pad en posición desplegada)

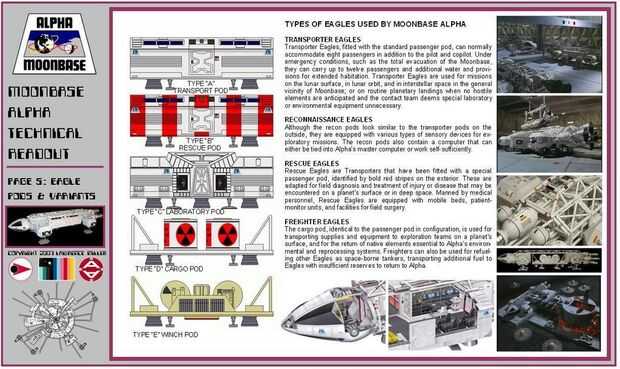

Una imagen de Designinspiration (gracias chicos!!!!) proporciona una buena referencia para el águila "Vainas". Dirección URL de la imagen es http://cdn.iofferphoto.com/img/item/747/338/26/y8vn83LMeMgClZZ.jpg
Vaina de transporte
La cápsula de transporte estándar se utiliza para transportar equipo y personal de la base lunar. Una vaina en forma similar, la cápsula de rescate es reconocible por rayas verticales rojo y utilizado para el transporte de salvamento y equipos de rescate.

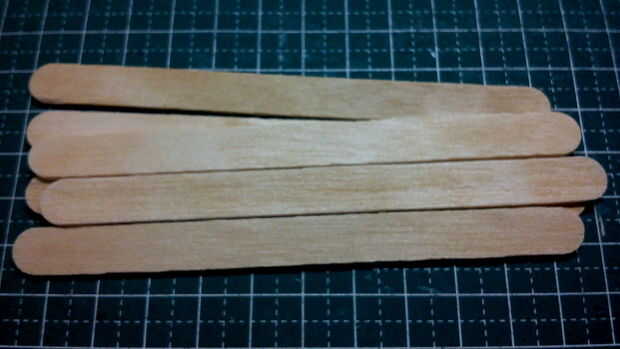

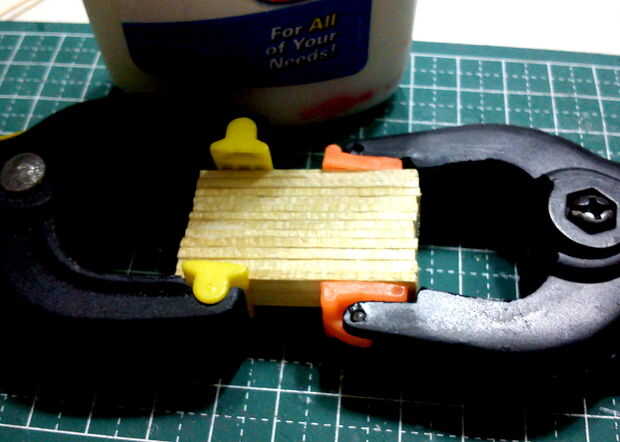

La cápsula de transporte popsicle stick se hizo de 12 doce capas de palitos regulares cortadas para caber el espacio entre los módulos de ingeniería y servicio.

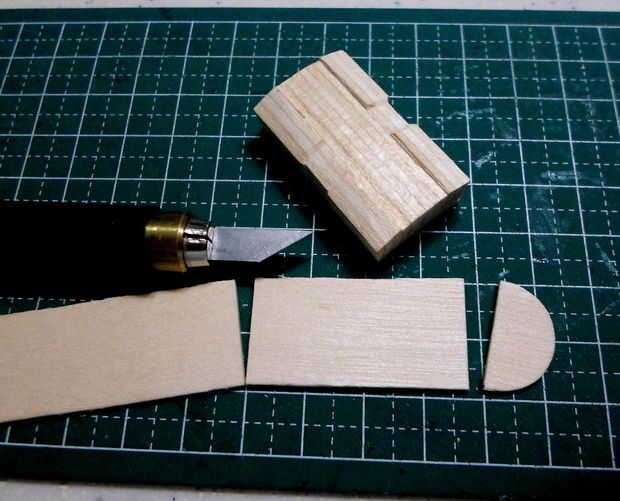

La forma trapezoidal de la vaina fue tallada utilizando un accesorio de lijadora de tambor grueso/fino y acabada con una lijadora de disco montada en una herramienta Dremel de moto. Las muescas en la parte superior la vaina de transporte (para el bastidor de soporte) y las escotillas de atraque (a ambos lados de la vaina) fueron talladas con un pulido accesorio lijadora tambor de piedra y 1/4".

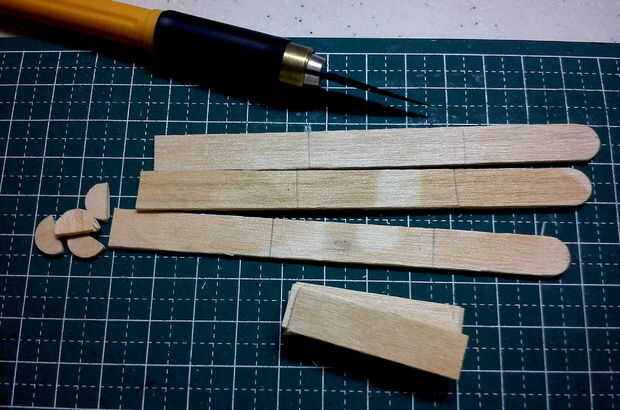

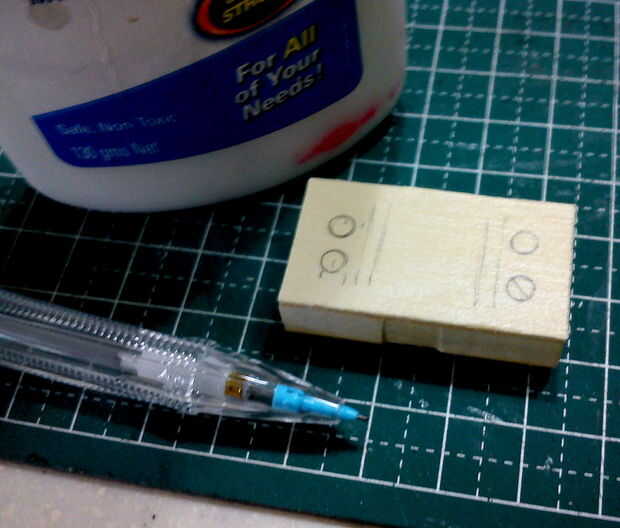

Laminado de una sola pieza de depresor lingual por debajo de la vaina para aumentar la altura como se muestra en los esquemas. Marcas de guía fueron dibujadas para el chorro vertical y cojines del aterrizaje de la cápsula de transporte. 4 cuatro turborreactores vertical (desde el paso anterior) estaban pegados a la parte inferior de la cápsula de transporte. Inicialmente trató de hacer un agujero en cada vertical turborreactor utilizando un accesorio #125 pero decidió abandonar este puesto que la pieza tenía una tendencia a dividir en el medio. Por lo tanto, el modelo representado tiene chorro vertical sólida.

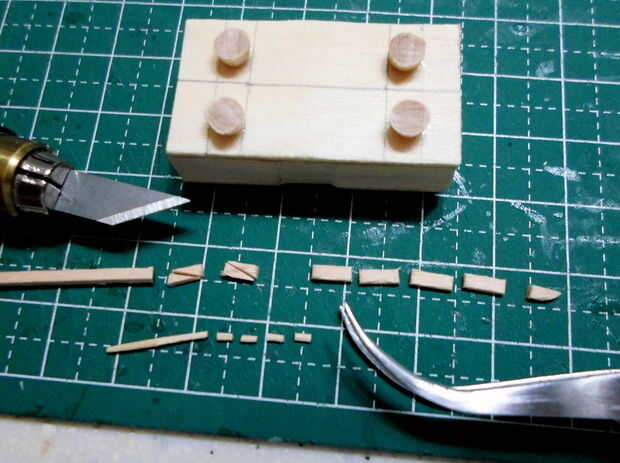

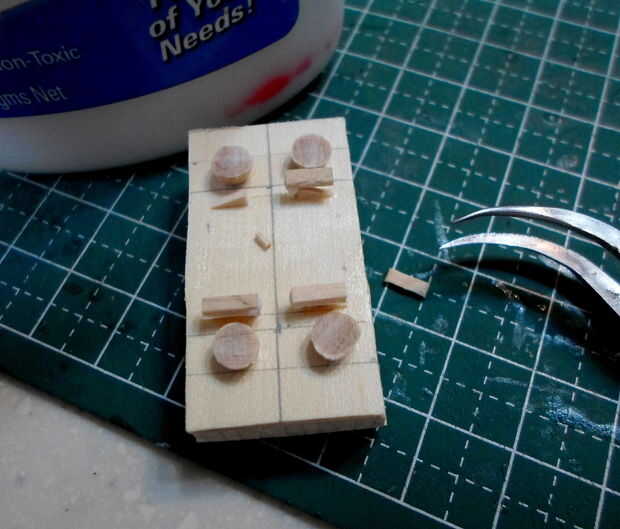

Un agitador del café fino de madera y palillos de dientes de mi caja de repuestos fueron utilizados para las piezas de plataforma de aterrizaje. Tres formas de hacen un ensamblaje de la almohadilla de aterrizaje: una base triangular, un pequeño tubo de amortiguador y rectangular 'pad'. El tubo triangular de base y pequeñas fueron pegados adyacente paralelos a los turborreactores vertical y deja secar. En la posición retraída, el aterrizaje fue pegado en un ángulo desde el vértice de la base triangular.
