Mini estación meteorológica con Arduino (3 / 5 paso)

Paso 3: Conexión del Hardware

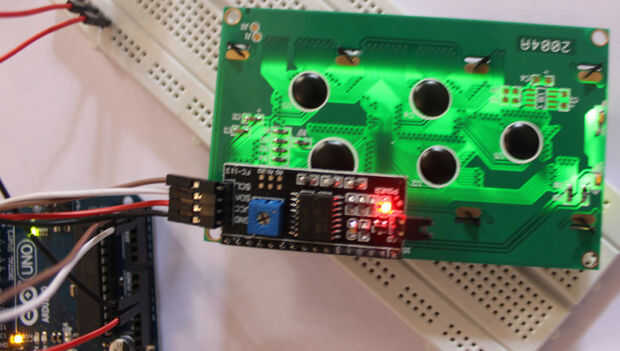

Paso: 1 : escudo de Ic2 conectar con LCD: es bastante simple. Ambos tienen 16 pines y alinean Pin Nº-16 del LCD para el Pin marcado "Cuadrados" de escudo I2c. Puedes directamente les de la soldadura o soldar una rúbrica femenina en Panel LCD y chata de la fit con escudo. Haré más adelante, que sería posible para la pantalla de uso para cualquier otro proyecto.

Paso: 2: Escudo de conexión I2c con Arduino:

Escudo de I2C Arduino

A5 SCL

SDA A4

GND GND

VCC + 5V

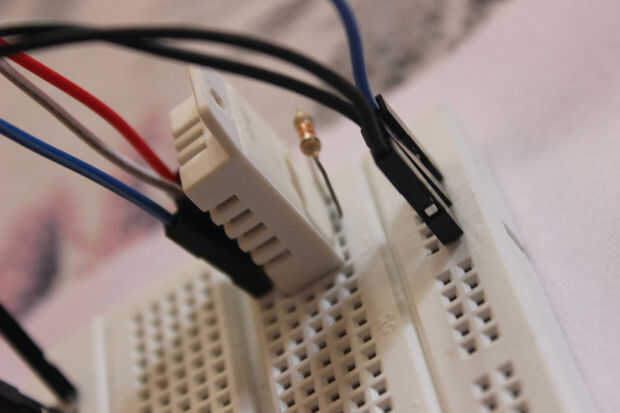

Paso: 3: Conexión de DHT 22:

Configuración de pines de DHT comienza desde el frente de izquierda como 1.

Pin 1: VCC: conectado a + 5V

Pin 2: Datos: Conecte al Pin Digital 2 de Arduino. También un 10K que Ohm resistencia está conectada entre el Pin 1 y Pin 2.

PIN 3: No hay conexión

Pin 4: Tierra: conectado a tierra.
