Paso 2: Conexiones de Hardware
En general, las conexiones son muy sencillas. Siga las instrucciones y las imágenes de arriba, y si no tiene problemas.

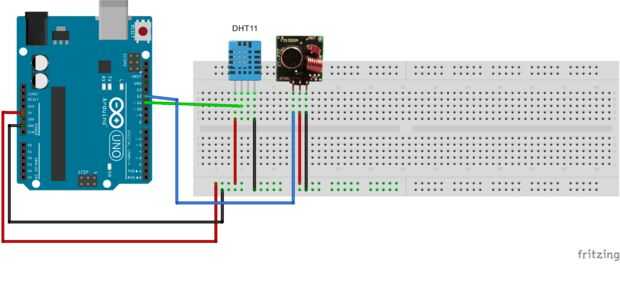

Lado del transmisor:
Conexión DHT11
Conectar:
-el pin VCC en la salida de 5V de Arduino
-el pin GND de Arduino GND y
-el pin de datos para pin digital de Arduino 4
Conexión de transmisor de RF433
Conectar:
-el pin VCC en la salida de 5V de Arduino
-el pin GND de Arduino GND y
-el pin de datos para pin digital de Arduino 12

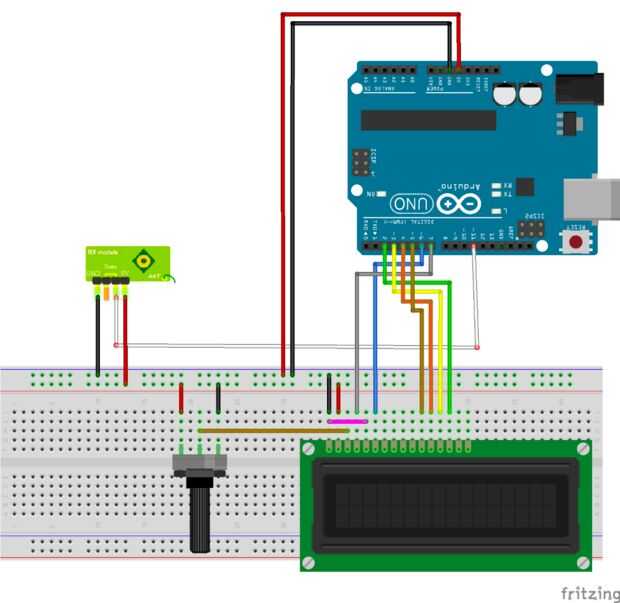

Lado del receptor:
Conectar el receptor de RF433
Conectar:
-el pin VCC de 5V de Arduino
-el pin GND de Arduino GND y
-el pin de datos para pin digital de Arduino 11
Nota: uno de los pasadores no se conectará en cualquier lugar.
Conectar la pantalla LCD
Para conectar correctamente la pantalla LCD, necesita conectar el siguiente:
-LCD VCC a pin 5V pin
-LCD GND a pin GND pin
-Pin de RS LCD al pin digital 7
-LCD Enable pin a pin digital 6
-D4 LCD pin a pin digital 5
-D5 LCD pin a pin digital 4
-D6 LCD pin al pin digital 3
-D7 LCD pin al pin digital 2
Conectar el potenciómetro
Conectar:
-una de las clavijas exteriores a la salida de 5V de Arduino
-el pin externo opuesto al Arduino GND y
-el pin medio a VO de LCD
El potenciómetro se utiliza para controlar el contraste de la pantalla LCD, así que usted debe jugar con la olla un poco, cuando enciende, para encontrar ese punto dulce!

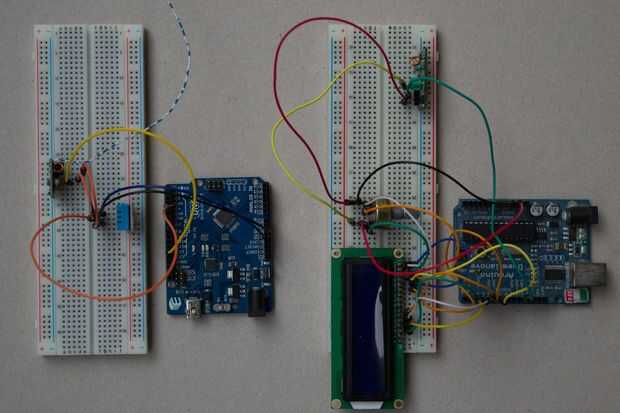

Una vez conectado todo, debería verse algo así como en la imagen.
