Paso 2: Soldar las resistencias a la placa de circuito

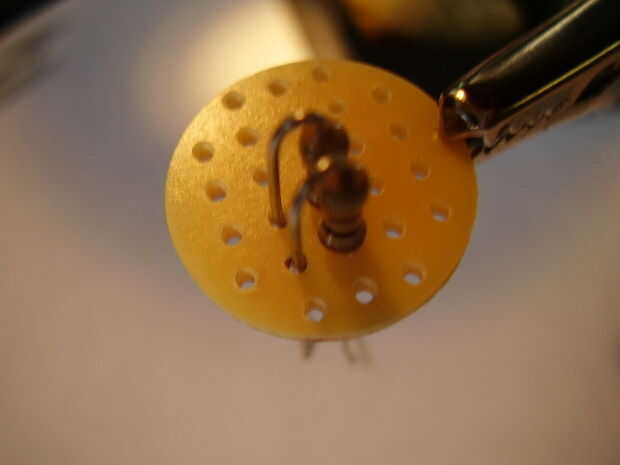

Paso 1:
Inserte las resistencias en la placa de circuito como se muestra en las fotos. Utilice cinta adhesiva para sujetar las resistencias en su lugar mientras se suelda los cables.

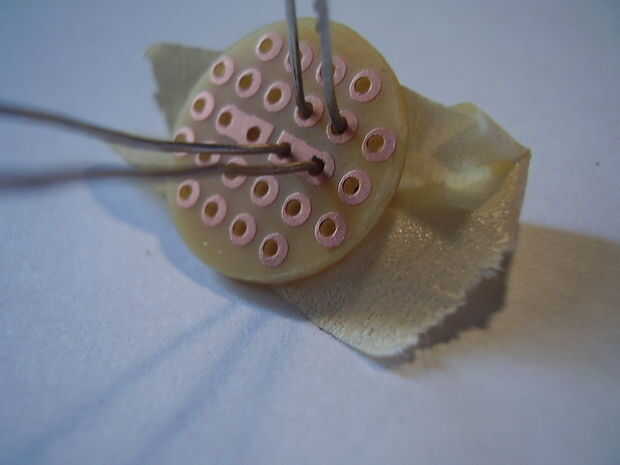

Paso 2:
Notar que dos de los conductores tendrán una conexión común cuando estén soldadas en su lugar en el tablero. Curva la un resistencia conducir hacia el otro conjunto de anillos de conexión común y soldar los cables como se muestra.
Puntas para cautines: Tocar la punta del soldador para el plomo y el anillo en el circuito para un momento y aplique una pequeña cantidad de soldadura al mismo tiempo. El empalme de la soldadura debe ser un color plata brillante y no un gris opaco. Mantener el cautín limpio frotándola con una esponja húmeda. Soldadura sobrante puede eliminarse de la placa de circuito con una herramienta de desoldar. Utilice alicates de punta para mantener el trabajo. No toque alguno de los cables conduce mientras se suelda muy calienta y se quema los dedos. Un pequeño tornillo de Banco también es muy útil para ayudar a mantener su trabajo seguro.
Paso 3:
Enganche el cable resistor doblado utilizando unas tenazas pequeñas dejando aproximadamente 1/4" como se muestra en la imagen.
Clip no fuera el cable entero. Usted necesitará esta soldadura la conexión siguiente.

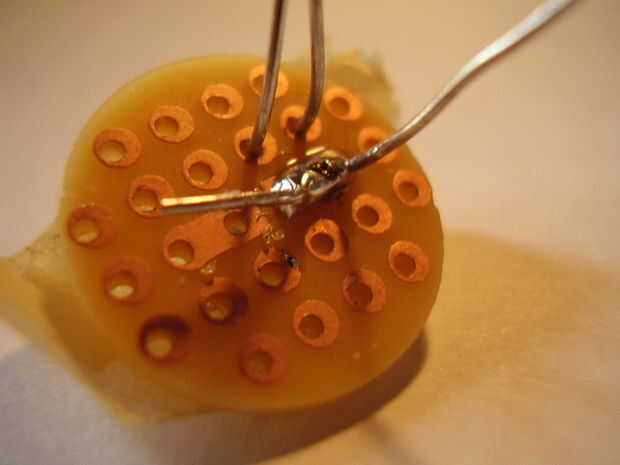

Paso 4:
Doble el cable de alambre recortado y coloque la punta en el anillo de cobre doble adyacente, como se muestra.

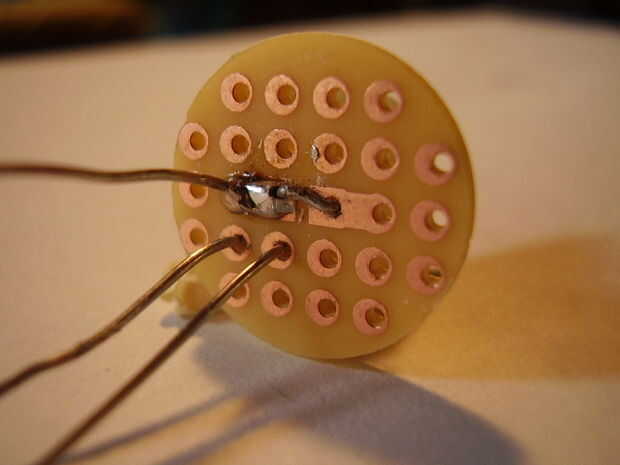

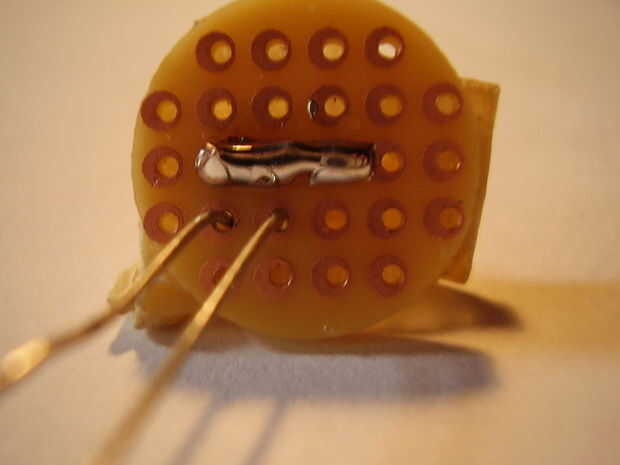

Paso 5:
Soldar el plomo sujetado en su lugar. Este es también donde se unirá el positivo del conector de alimentación. Recorte del cable de exceso de la parte superior de la placa de circuito. Clip del otro resistor cable que se suelda a la Junta.
