Mini foco LED para la caja de la computadora u otra superficie plana (3 / 6 paso)

Paso 3: Soldar los LEDs a la placa de circuito

Los LEDs están instalados en la misma forma que un conjunto de baterías que se instalarán en casi cualquier dispositivo portátil con los extremos positivo (+) conectados a los extremos negativos (-). El primer LED positivo (el plomo largo) se conectará a la resistencia y el cable negativo de LED (el plazo de ejecución corto) se conectará al positivo en el LED siguiente. Entonces el siguiente cable negativo se conectará a la siguiente positivo. Todas las fotografías en este paso estudiar y familiarizarse con el circuito antes de soldar.

Paso: 1:

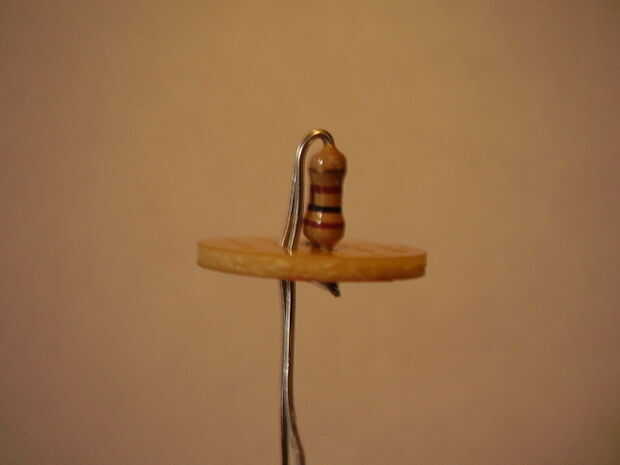

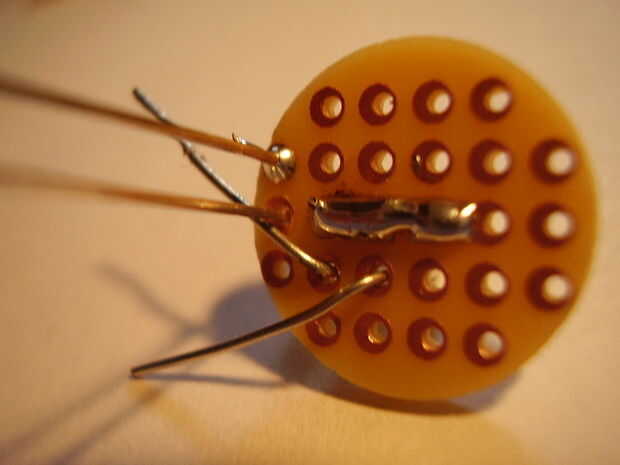

Asegúrese de que las resistencias están en una posición vertical a la placa de circuito y doblan las puntas en la parte inferior de la placa de circuito como se muestra.

Paso 2:

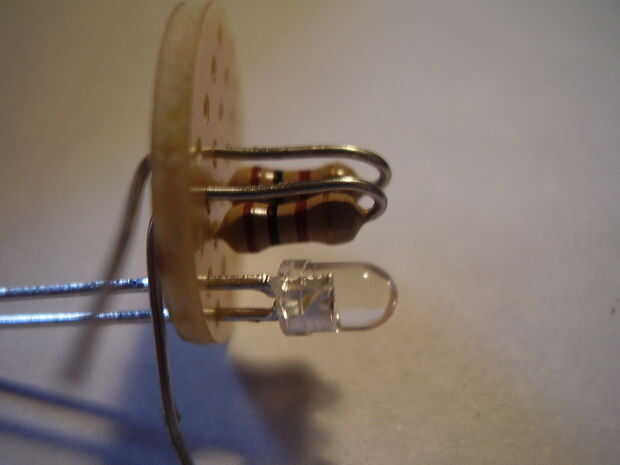

Insertar un LED como se muestra en las fotos. Posición el LED para evitar que el largo se consigue soldado al cable de resistencia.

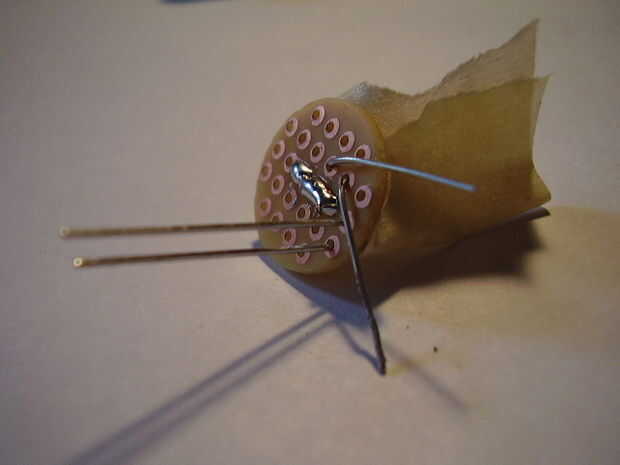

Los LEDs deben ser montado 3 mm a 4 mm por encima de la placa de circuito. Utilice cinta adhesiva para mantener el LED en su lugar al tiempo que la primera conexión de soldadura.

Los LEDs en este proyecto fueron posicionado mirando hacia arriba. Si desea doblar el LED en diferentes ángulos luego doblar las puntas y colocar los LEDs antes de soldar a la placa.

Paso 3:

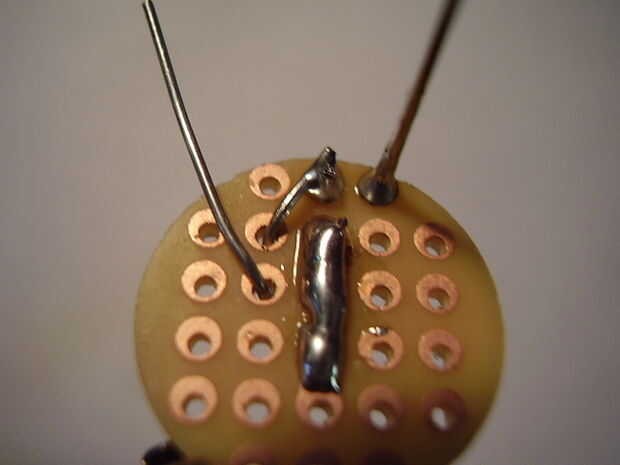

El plazo de ejecución corto del LED a la tarjeta primero para mantener el LED en posición y asegurarse de la colocación de la soldadura. No corte este plomo todavía. A conectarse con el siguiente LED.

Paso 4:

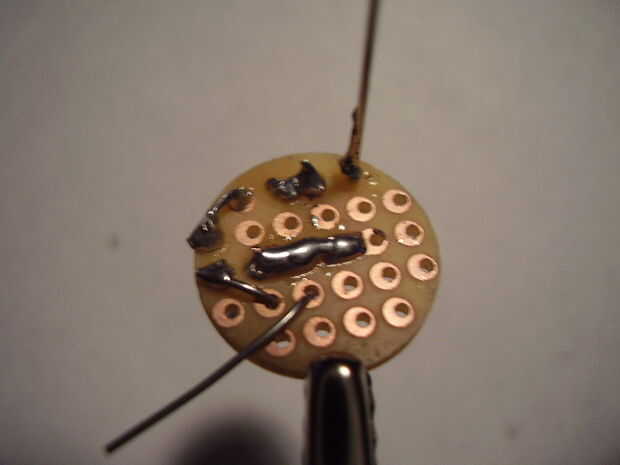

Suelde el cable resistor al cable de largo en el LED. Después de soldar, recortar el exceso de cable conduce de esta conexión con cortador de alambre.

Paso 5:
Inserte el segundo LED con su largo liderazgo junto al plazo de ejecución corto el primer LED.

Suelde el cable corto del segundo LED a la Junta a mantener en su lugar.

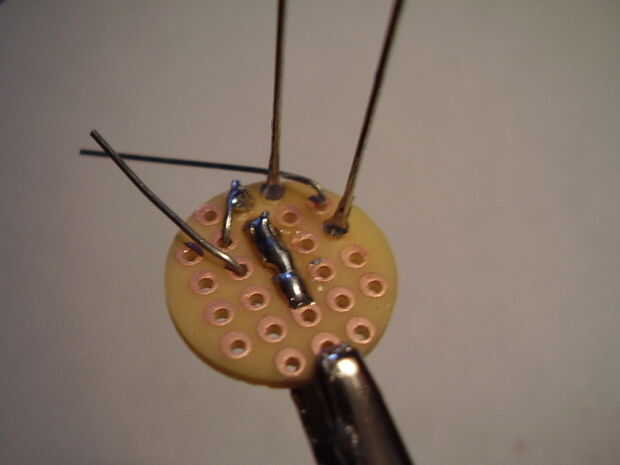

Luego, doble el cable largo del segundo LED sobre manera que toque el cable corto del primer LED, como se muestra y soldar entre sí.

Paso 6:
Colocar el tercer LED y el cable largo a continuación el LED anterior.

Suelde el cable largo del tercer LED con el cable corto en el segundo LED.

No corte el cable corto del tercer LED. Ajuste las conexiones como se muestra en la imagen.

Paso 7:

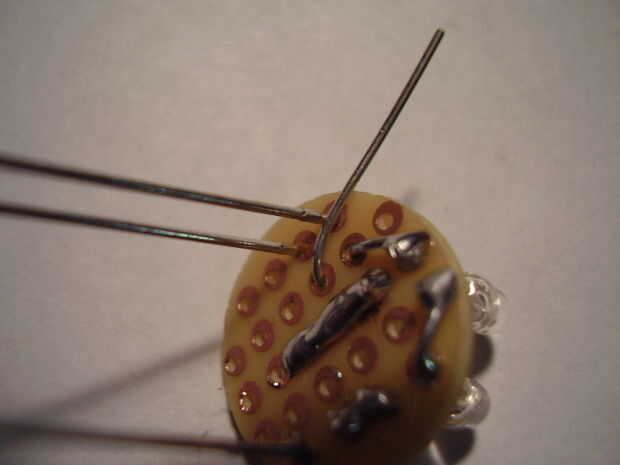

Añadir ahora el LED al otro lado de la placa de circuito. Comenzar por insertar un LED, como se muestra, con el cable largo instalado junto a la cabeza de la resistencia.

Paso 8:
Repetir el mismo proceso que el anterior para instalar los LEDs restantes asegurándose de que se conecte el largo siguiente a la anterior ejecución corto en el tablero. No corte el cable corto del tercer LED.

Paso 9:

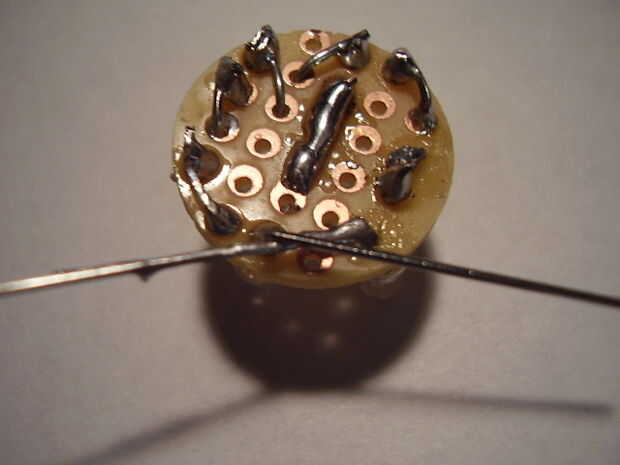

Doble los dos cables corto restante para que toque como se muestra en la imagen. Esto es donde se unirá el cable de tierra desde el conector de alimentación.
