Paso 18: El PDB de la soldadura
Sé que dije no entrar en demasiada profundidad en así instructable pero no cubrir a este tipo de PDB en mi anterior instructable para que mal cubre todo aquí.

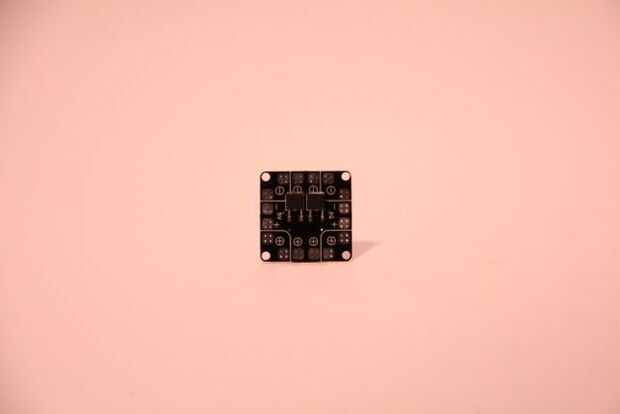

Primero corté la parte exterior de la PDB así que me quedé con el interior, opción de montaje más pequeñas.

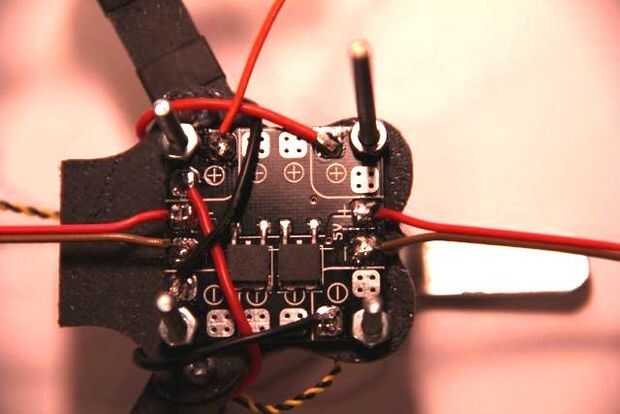

En la segunda foto se puede ver cómo he ejecutar los cables negro y rojo de cada ESC a su lado respectivo de la PDB. Todas las teclas «+» están conectados como son de la "-" pastillas cuando eventualmente conectar energía para las pastillas de todas las pastillas recibirá energía de una batería. No alambre de la ESC al revés ya que no tiene protección contra polaridad inversa y se quemarán si se conecta les hacia atrás.
Usted también notará en la segunda foto que tengo un par de otros cables escurr. Los cables rojo y marrón que sobresale de la parte delantera y la parte posterior de la AP están conectados a sus respectivos cojines de la salida 5v del BEC. Estos eventualmente se apagarán para alimentar el receptor y junta KK y el otro en el riel de la KK del tablero (otra vez, si no entiendes, Compruebe hacia fuera mi bola tiro tricopter instructable). El cable naranja que sale de la derecha del helicóptero irá al corrector de voltaje en el mini KK.

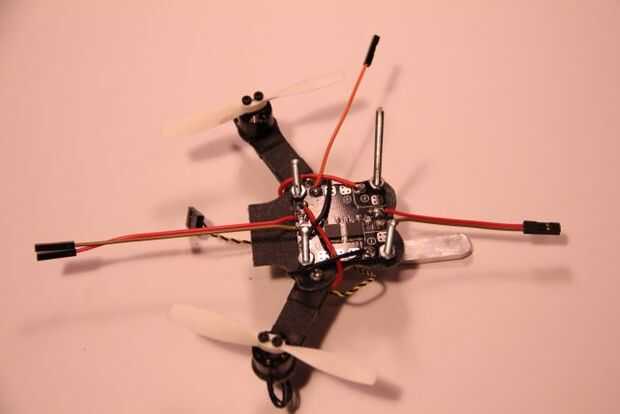

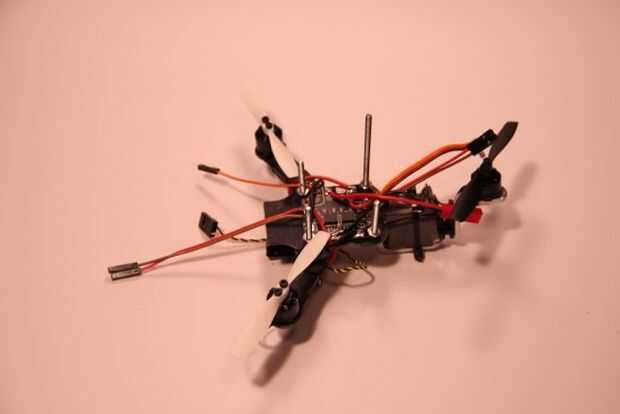

En la última foto me ha asegurado la unidad de los empenajes para el tubo de cola y han cableado la cola ESC para las pastillas de la misma manera los demás. También soldado un conector JST hembra a uno de los 12v (alimentación de los 12v y los 5v)
Nota: Aviso de wil en algunas fotos más adelante allí es también un cable blanco y negro viene de la PDB, esto es para conectar a equipo FPV más tarde y es totalmente opcional y depende de qué FPV utilizas. En mi caso, mi mochila FPV escurr 12v modo había conectado directamente a una almohadilla de 12v, pero en muchos casos que su equipo FPV funcionan con 5v, en cuyo caso le sería conectarlo a una almohadilla de 5v. Entiendo que no aislar todo esto causará muchas interferencias sobre todo sin un filtro pero simplemente no hay espacio en un tri este tamaño para estar fastidiando con los filtros o de BEC externo.
