Paso 22: Cableado la mini de KK

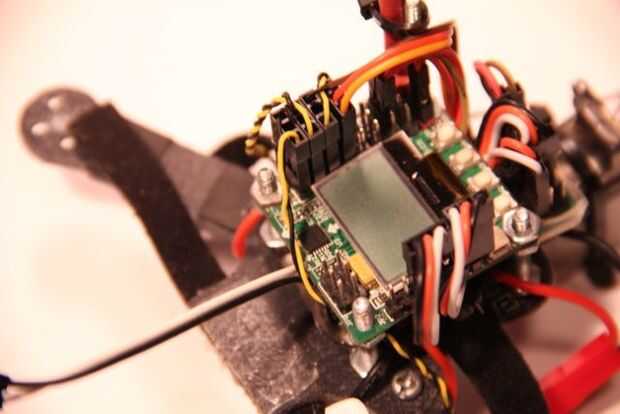

En este paso se pueden conectar todos los cables a la Junta KK.
Carril de la derecha (cerca de la parte superior de la imagen): La ESC, así como el cable de servo está conectado a sus respectivas salidas (más cercano a la pantalla del cable de señal). La salida de 5v restantes desde el BEC se conecta al carril extremo derecho para accionar el servo y todos ESC (aparte de ESC 1). El cable naranja de la almohadilla de 12v de la PDB se puede también enganchar para arriba el el corrector de voltaje de batería en la KK por lo que podemos monitorear el voltaje de las baterías.
Carril de la izquierda (cerca de la parte inferior): Los cables de servo de 10cm del receptor se enganchan para arriba a sus entradas respectivas de la KK. Ignorar la matriz 2 x 3 de patillas, que se utiliza para flashear la KK más tarde si quieres.
Nota: una vez más, para más información sobre cómo conectar una salida KK de mi bola de fuego tiro tricopter
