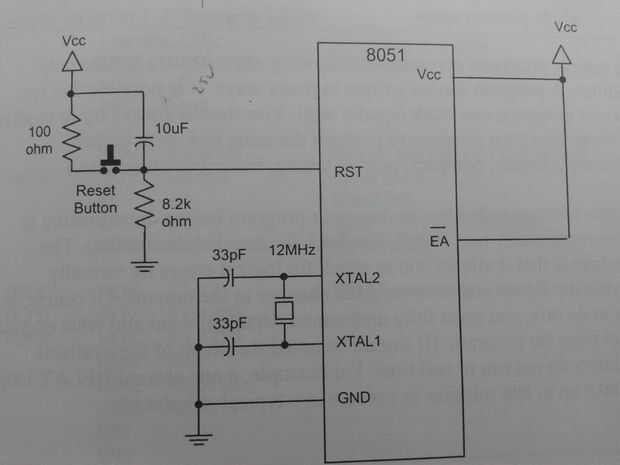

Paso 2: Esquemas y diagrama

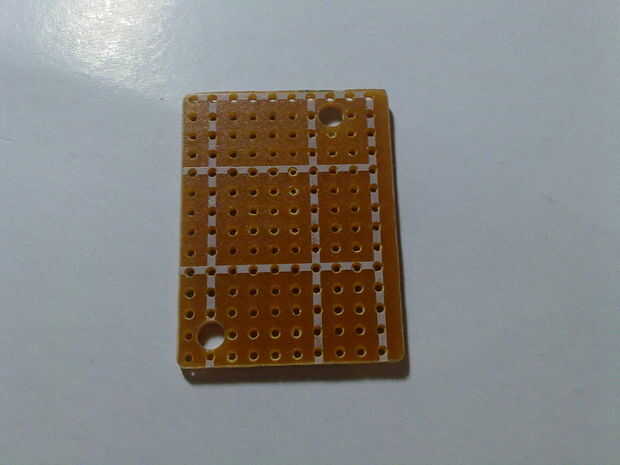

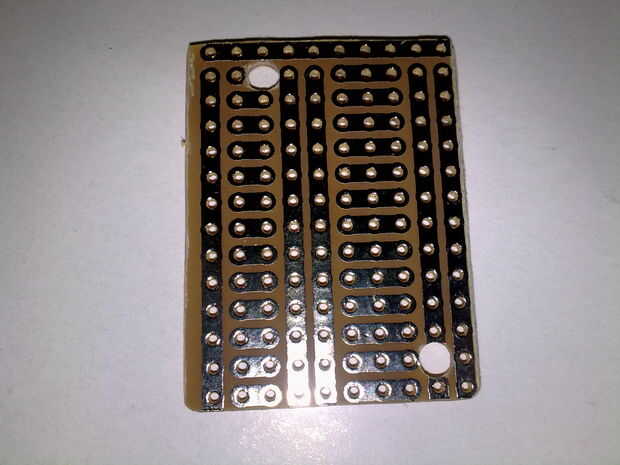

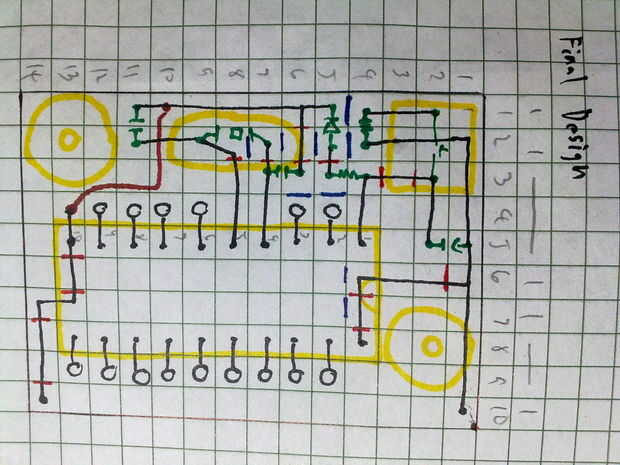

el esquema dibujado es bajo en el PCB que tengo, la de un PCB universal que ha cortado. la tinta azul es el dat de conexión necesario para cortar, mientras que los rojos son los necesarios para conectarse. (el indicador de potencia de luz led aún no se ha incluido, sólo una conexión simple, puede simplemente agregar un resistor de 5K ohmios en serie con el pequeño de la luz)

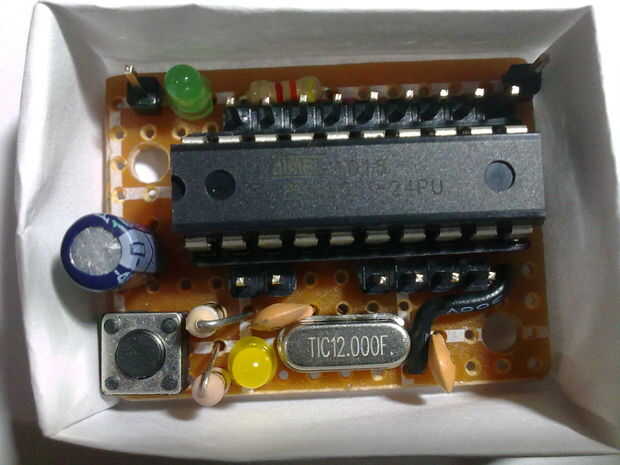

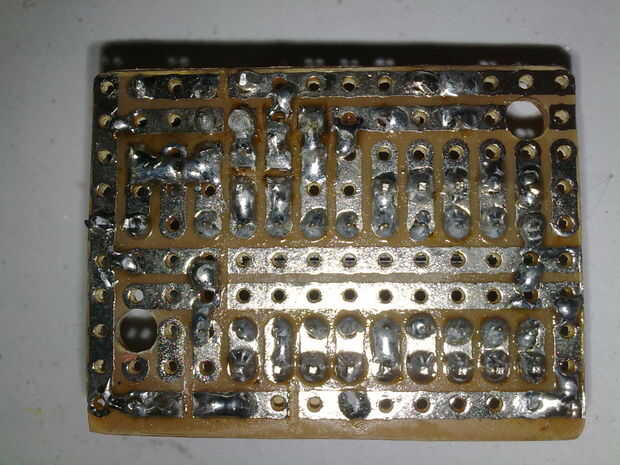

puede ver el acabado uno, recuerde que la imagen que muestra la conexión en la parte inferior es una imagen de espejo de los esquemas dibujados, así que no se confunda.

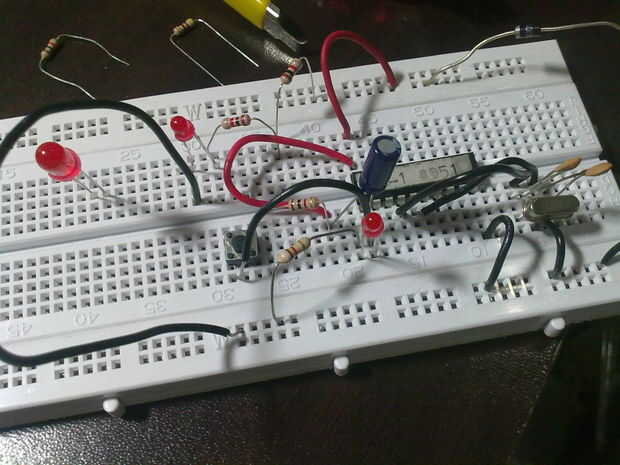

Si quieres que primero puedes probarlo en el pan boared.
