Paso 7: Hilo de rosca del alambre
Hay unos pasos puñado aquí pero sólo unas cuantas fotos. Asegúrese de que tener un interruptor que cabe en el cuerpo de la pluma antes de proceder. De lo contrario puede omitir el último párrafo.

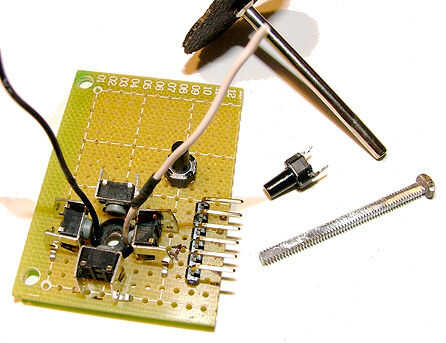

El primer paso es cortar uno de los extremos del ojal para que pone plana. Luego perforar unas pequeñas incisiones a cada lado usando un pequeño flathead destornillador o una maquinilla de afeitar. El ojal sirve como un amortiguador para el joystick y evita que la punta del lápiz de captura en el agujero.

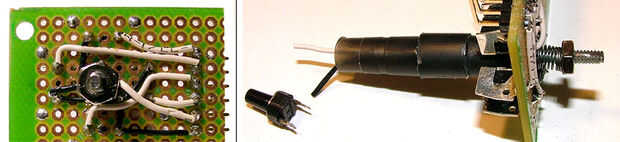

A continuación, ejecute cada cable a través del ojal y a través de uno de los orificios en el perfboard (preferentemente no el orificio grande hemos perforado hacia fuera anterior). Los orificios probablemente tendrá que ampliarse ligeramente dependiendo el calibre del alambre.
A continuación queremos cada uno de los cables de la soldadura. Como los botones de antes, el blanco uno conecta con su propia Rúbrica y el negro con el conector de señal común.
Ahora toma el perno y aplanar cada lado con una rueda de corte o amoladora. Necesitamos hacer espacio suficiente para los dos cables y el perno dentro del cuerpo de la pluma. El resultado final es que el perno debe ser más rectangular que redonda. El tornillo todavía poder enroscar si deja suficiente hilo.
Por último queremos del hilo de rosca del perno y dos cables a través del cuerpo de la pluma. Este paso puede ser un poco complicado dependiendo del ancho del cerrojo, calibre del alambre y el diámetro de la pluma. Sea paciente si no lo consigues a la primera, me tomó varios intentos para hacerlo bien. Una vez las dos marcas a través de usted puede poner el resorte y tornillo en.
