Paso 10: Conectar la torre LEDs a la placa

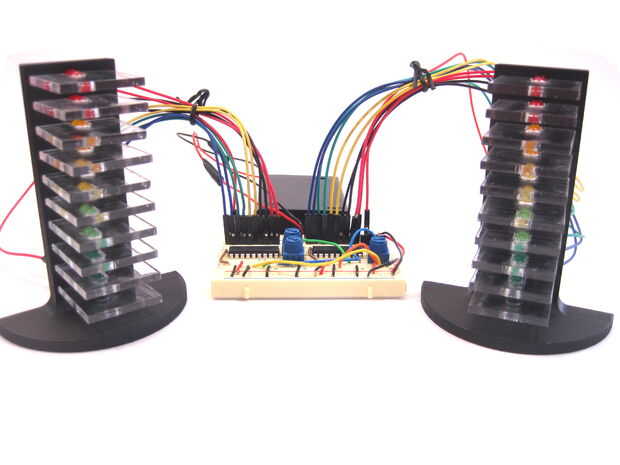

Ahora estás listo para conectar las torres de LED a la placa.

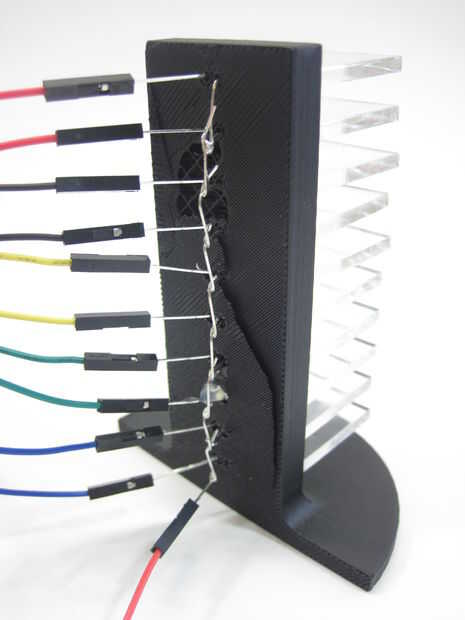

- Conecte los cables al cable corto (cátodo) de cada LED, así como el ánodo común para cada torre. Como en la fotografía superior, usaba cables de jumper de hombres y mujeres, pero también podría soldar alambre de conexión a los conductores del LED.

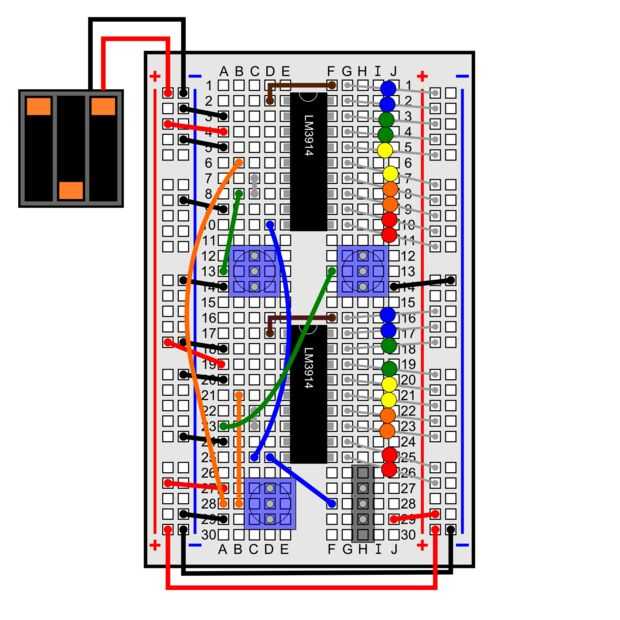

- Enchufe los extremos macho de los cables de jumper en la placa. He incluido el diagrama protoboard para referencia. Los hilos de cada cátodo ir en filas 1-10 para el primer LM3914 y filas 16-25 para el segundo LM3914. Los cables del ánodo común ir al bus de energía positiva.
Una vez que todo está conectado, prueba el circuito otra vez como hizo en el paso 4. Nada debería haber cambiado en el protoboard pero las conexiones del LED - así que si trabajó antes, pero ahora no funciona, las probabilidades son algo anda mal con su cableado LED. Una vez más, asegúrese de que tener la correcta polaridad de LED. Controlar su trabajo de soldadura y si usas los cables puente de hombres y mujeres, que no son flojos.
