Paso 11: Conecte la fuente de audio
Descargo de responsabilidad: si han conectado algo mal, no hay ninguna garantía de que el circuito no va a dañar el aparato que utilizas para salida de audio. Enviar accidentalmente 4,5 voltios enchufe del ordenador auriculares probablemente no es bueno. Por lo tanto, asegúrese de que ha sido súper cuidadosos de doble comprobación de su cableado hasta este punto. Si eres muy paranoico, podría desempolvar aquel viejo iPod primera generación que tienes sentado en un cajón en algún lugar y use para una prueba preliminar.
Ahora, tiempo para deshacerse de esa "prueba" potenciómetro y conecte una fuente de real audio.

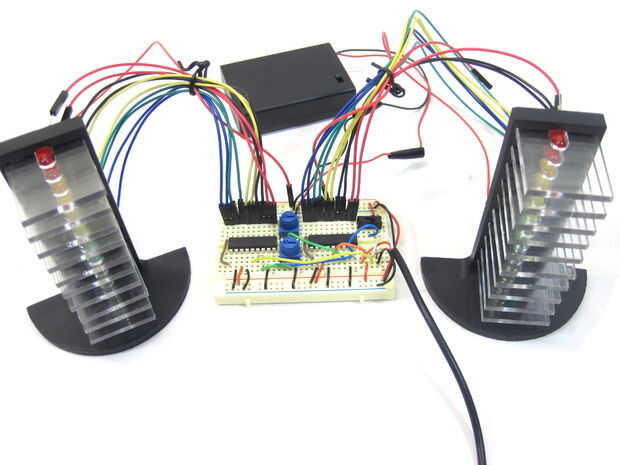

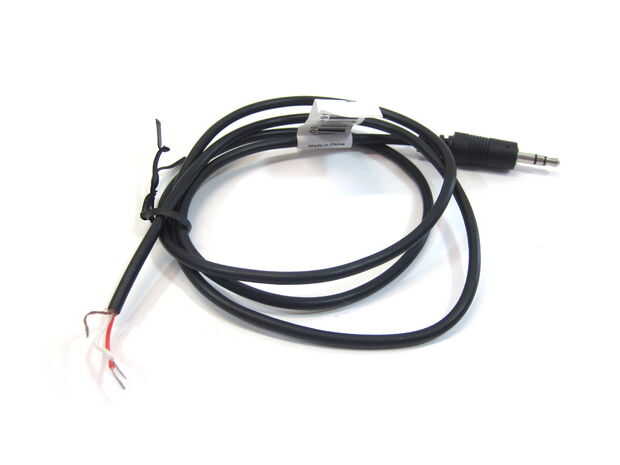

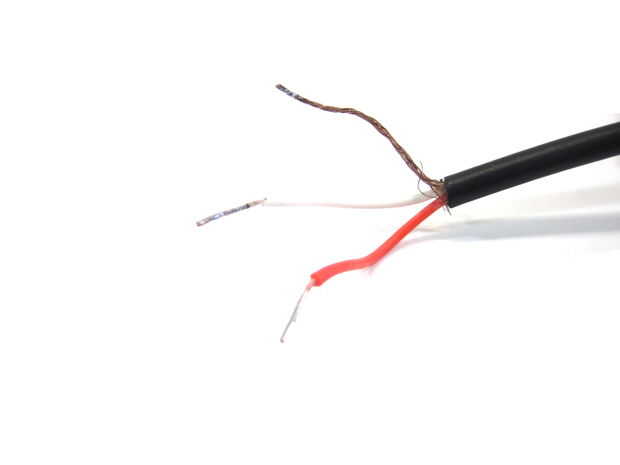

- Corte el cable de audio de 3,5 mm en la mitad (o en longitudes desiguales, como te parezca). Debe haber tres cables más pequeños adentro - audio izquierdo y derecho (con aislamiento de color rojo y blanco en las fotos arriba) y de la tierra (sin aislamiento). Pele aproximadamente un centímetro del aislante del extremo de cada cable individual.
- Si tienes un soldador, tuerza firmemente cada alambre y les lata así a poder empujarlos en un protoboard, o, de la soldadura en las piezas de cable de núcleo sólido puente. Si no tienes un soldador, haz tu mejor esfuerzo para girar lo suficientemente rígido para trabajar con un protoboard, o utilice pinzas para doblar/crimp les en un pedazo de alambre sólido.

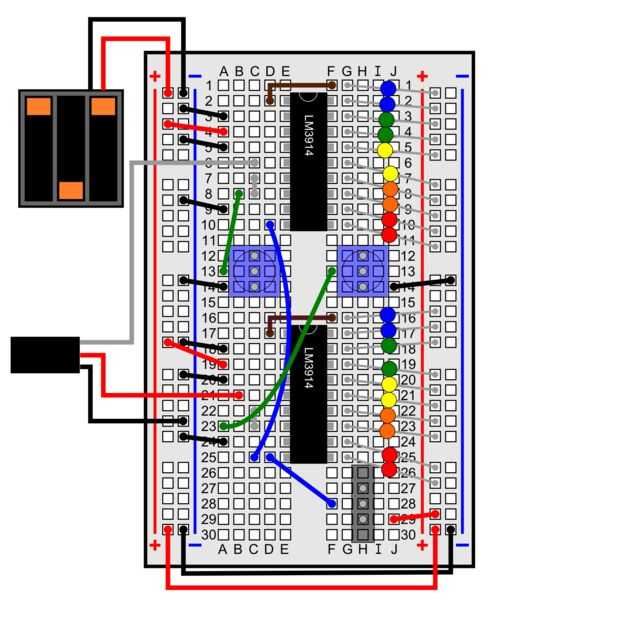

- Siga el diagrama de tablero nuevo para quitar el prueba de potenciómetro y reemplazarlo con el cable de audio:
- Retire el potenciómetro en filas 27-28-29, y los cables de puente que conectan (uno para el autobús de la energía, uno para el bus de tierra y dos cables de conexión para el LM3914).
- Inserte 3,5 mm de cable (sin aislamiento) en el bus de tierra de tierra.
- Inserte el rojo (o blanco, no importa) cable de señal de audio en el agujero B21.
- Inserte el otro cable de la señal de audio en agujero C6.

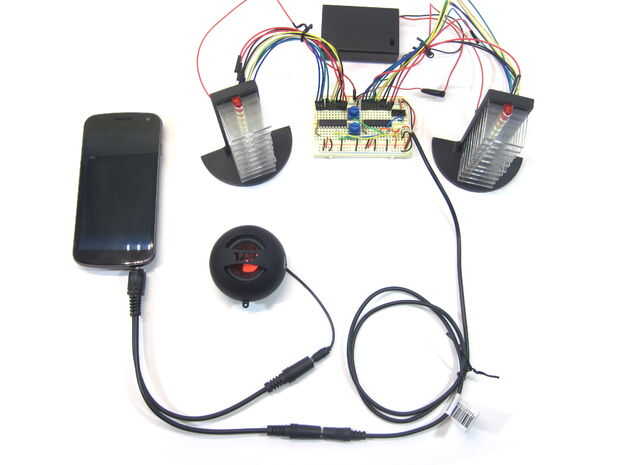

- Utilice el separador de audio de 3,5 mm para conectar el circuito y los altavoces de ordenador con salida de audio del ordenador.
