Paso 1: materiales
Actualización de diciembre de 2014: un kit que contiene todas las piezas del circuito para este proyecto ahora está disponible de Jameco Electronics. Hay dos modificaciones al kit de la lista original. En primer lugar, contiene cable de conexión trenzado en lugar de los cables de puente M-F (más caros), por lo que necesitarás un soldador. En segundo lugar, basado en los comentarios de los comentarios (véase abajo), que contiene el chip del controlador LED LM3916 además el LM3914. Las conexiones son las mismas, para que pueda intercambiar los chips hacia fuera y utilizar cualquiera uno que más te guste. Full disclosure: ganar una Comisión sobre las ventas de Jameco, como se indica en la parte inferior de esta página. Hice los cálculos y es realmente cerca de $5 de más barato comprar el kit a través de Jameco que comprar todos los componentes individuales a través de ellos por separado. Pero obviamente, si usted puede fuente de los componentes en otros lugares más baratos, o ya tienen algunos de ellos poner alrededor, no hay ninguna razón para comprar el kit. Para consultas pueden enviar sus propios diseños de kit en clubjameco.com.
La siguiente es una lista exacta de los materiales que utiliza. Por supuesto, hay espacio para la personalización en este proyecto (es decir, si usted quiere usar LEDs de diferente color, o diseñar sus propias torres), por lo que se puede modificar como convenga.

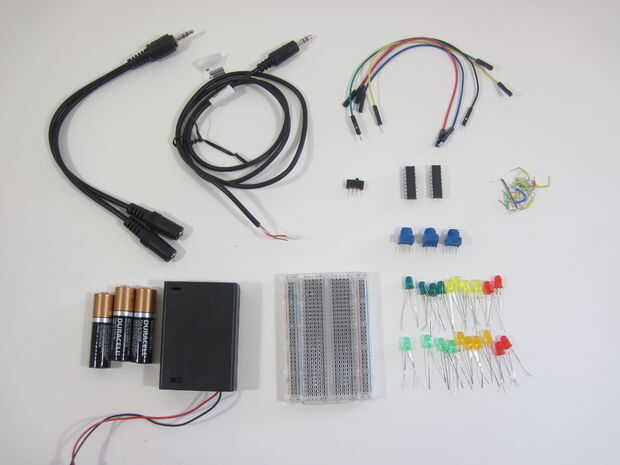

Materiales del circuito
- (2) chip de controlador de LM3914 LED. Tenga en cuenta que también puede solicitar muestras gratis del chip de Texas Instruments.
- Nota: como switch62 señaladas que en los comentarios, técnicamente el LM3914 es un voltímetro de escala lineal y no un medidor de VU escala logarítmica. Hay dos fichas similares, el LM3915y LM3916, con escalas logarítmicas, diseñados específicamente para uso con señales de audio. No encontrar información sobre esto hasta que después hice el proyecto y estoy contento con cómo salió el LM3914, pero todavía puede tratar de sustituir a uno de los otros chips. Sólo tenga cuidado de comprobar sus respectivas hojas de datos para ver si hay cambios que tendría que hacer a mi circuito.
- SparkFun tiene un paquete de arco iris de 12 LEDs (también incluye púrpura).
- También venden LEDs individuales, pero no parece llevan naranja. Tengo mi LED naranja de Jameco en algún momento.
- Si sólo necesita los cables para este proyecto, usted podría conseguir un kit de cables de puente
- Es mucho más económico a largo plazo a un surtido de alambre sólido núcleo de conexión y un par de pelacablesy corte sus propios cables de puente
- Si tienes un soldador, puede usar una Conexión cable trenzado (más flexible que el alambre de núcleo macizo, lo mejor para moverse las torres en un escritorio).
- Si usted quiere evitar la soldadura, SparkFun lleva un surtido de alambres de puente de hombres y mujeres disponible en longitudes de 6" y 12". Necesita 22 cables total (20 LEDs en dos sets de 10 - cada juego tiene un ánodo común, entonces las conexiones individuales para cada cátodo). Usé estos porque ya tenía un montón de poner todo para el uso con mi frambuesa Pi, y hacen más fácil desconectar las torres.
- Tenga en cuenta que necesitará cortar este cable por la mitad y tira de los extremos para dejar al descubierto la tierra individual y los cables de audio izquierda/derecha. SparkFun vende que un audio jack de 3.5mm , pero hemos encontrado que no funciona muy bien con solderless breadboards porque no sentarse al ras con la superficie cuando se conecta en el cable, por lo que parece que fue diseñado para real PCB. éste de Adafruit podría ser una mejor opción si no quieres cortar el cable por la mitad.
Materiales torre de LED

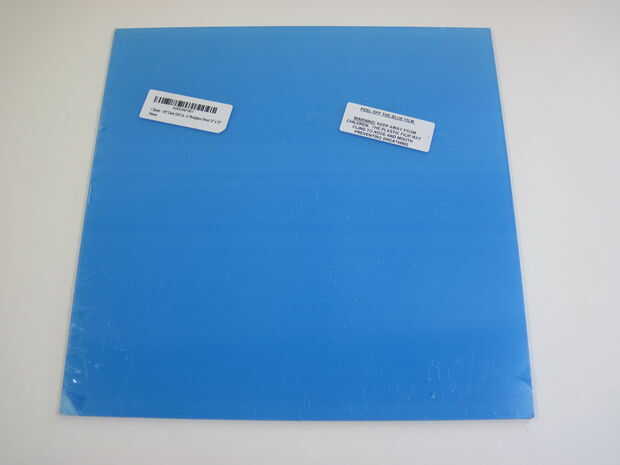

- (1) 12 "x 12" hoja de 1/8" espesor acrílico transparente, disponible en Amazon y McMaster
- Archivo STL para las torres. Adjunto a esta página y está disponible en Thingiverse.
- Plástico para impresora 3D. Usé aproximadamente 40 gramos de total (dos torres) de ABS en mi! Más la impresora, que sale a unos $2,50 digno de plástico ($45 para un carrete de 700g). Su kilometraje puede variar dependiendo de la impresora y el tipo de material.
- Si no tienes acceso a una impresora 3D y tiene dinero para quemar, podía ordenar las torres de un vendedor en línea como Shapeways. Sólo se advirtió que el marcado es realmente escarpado - Revisé y una torre sería $45 en el plástico blanco más barato. No vale la pena en mi opinión.
- Más barato método de 3D-impresión - Compruebe hacia fuera la técnica utilizada en este Instructable para fijar las placas de acrílico con una varilla roscada.
- Podría ser creativos y llegar a tu propia torre de otros materiales de artesanía o construcción (cartón, madera, de etc).
- DXF o DWG archivo para piezas de acrílico, adjunto a esta página. Si quieres diseñar tus propias piezas de acrílico, usé DraftSight, un programa gratuito de CAD 2D muy similar a AutoCAD.
Herramientas
- Cortador del laser
- Nuevamente, un agradecimiento especial a la makerspace SoHa inteligente por dejarme usar su cortador del laser.
- Si no tienes acceso a un cortador del laser, puede utilizar el método de puntuación y snap para cortar rectángulos de acrílico y perfore agujeros para los LEDs, pero este es un proceso mucho más laborioso.
- Impresora 3D
- Se recomienda, pero no es necesario:
- Peladores de alambre
- Soldadura de hierro
- Pistola de pegamento caliente
- Pinzas de punta
