Mini LED volumen Torres (vúmetros) (4 / 13 paso)

Paso 4: Probar el circuito

Tiempo para probar las cosas!

1. Encender la batería.

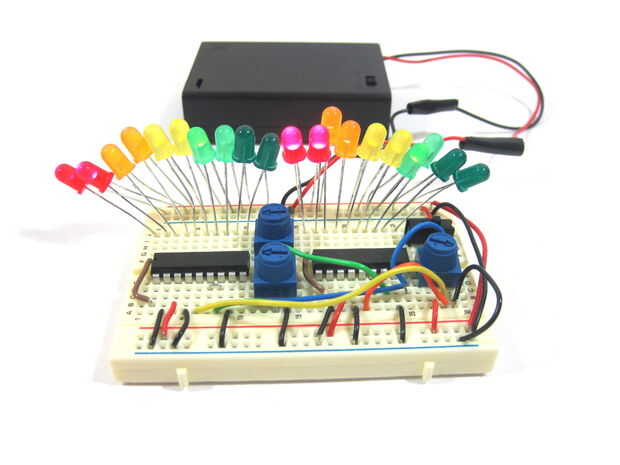

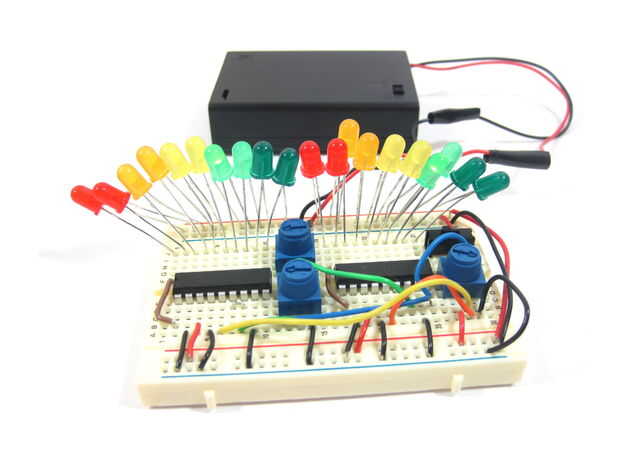

2. Ajuste el potenciómetro a la derecha (en las fotos arriba) para cambiar la señal de entrada analógica. Esto debe dejar ambas barras de LEDs de control simultáneamente.
3. Ajustar los otros dos potenciómetros para ajustar individualmente el brillo de cada conjunto de LEDs. Éste es bastante sensible - gire demasiado lejos en cualquier dirección, y se apagará el LED completamente, o forzar salida a escala completa.
4. Utilice el interruptor de palanca para ir entre modo de punto y modo de la barra.

Si funciona, genial! Ahora estás listo para empezar a construir la torre. Si no funciona, volver al paso 2 y comprobar el cableado. Tener cuidado con lo siguiente:

• Que no tienes ninguna de su puente de corriente y tierra alambres entrecruzados, podría crear un cortocircuito y desordenar cosas.
• Asegúrese de que tiene la correcta polaridad de LED - todos los cables más largos se deben ir directamente al bus de voltaje positivo y los cables más cortos deben conectarse el LM3914.
• Asegúrese de que no tienes el LM3914 en protoboard al revés. La ranura pequeña debe hacer frente hacia fila 1.
• Asegúrese de que los pasadores de los potenciómetros y el interruptor estén en los orificios derecha. Tienen grandes cajas de plástico que un montón de espacio de la placa, aunque sólo tienen tres pernos.
