Paso 4: El cargador
Hay un montón de circuitos integrados diseñados para esta aplicación y facilitan el diseño de circuito, pero son bastante caros, y tuve todos los componentes utiliza avalible.

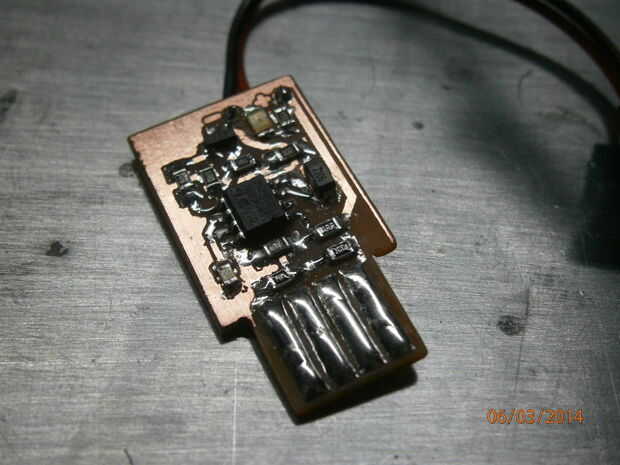

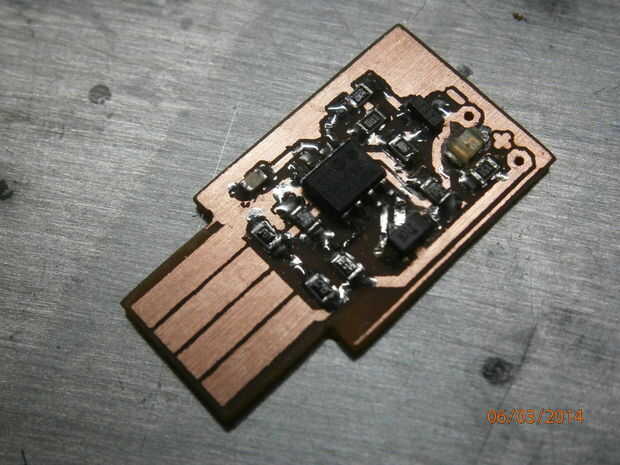

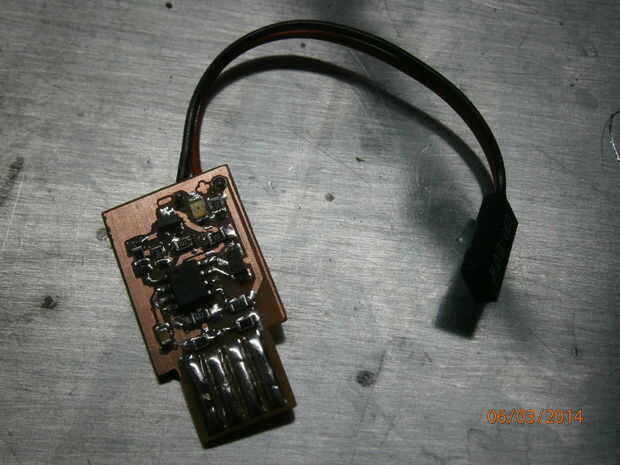

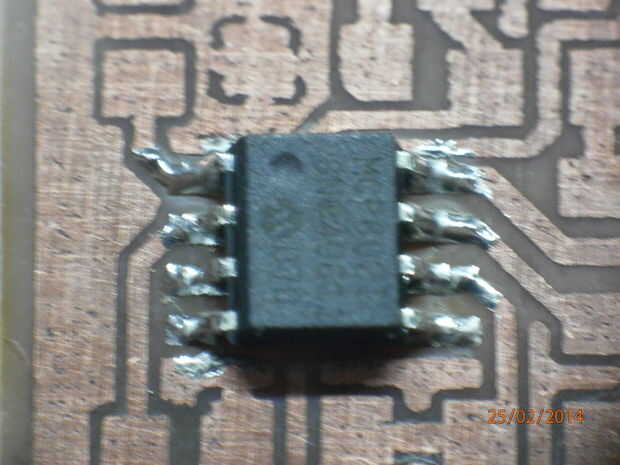

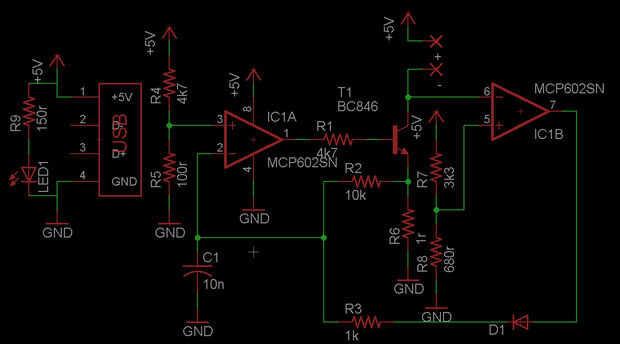

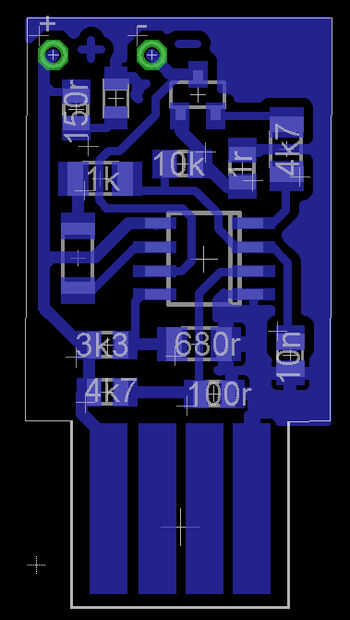

El cargador consiste en un limitador de corriente y tensión, que es lo que necesita una batería de iones de litio. Usé un MCP602SN dual op-amp (riel) para controlar el ciclo de carga en el circuito, sistema R4 y R5 una referencia de tensión igual a la corriente máxima en amperios, en este caso, 100mV para una carga máxima de 100mA de corriente.
La corriente se controla de esta manera: la primera op-amp salida suficiente voltaje para que el transistor comienza a conducir y continúa hasta de actual obtiene hasta 100mA, en ese momento, si el circuito de salida un poco más actual, el voltaje a través de 1 ohmio sensing resistor sería mayor que el establecido en la primera referencia, para op-amp ' d salida una tensión más baja que antes de , mantener una corriente constante. Cuando la batería está en la etapa de AKA CC actual constante, el op-amp mantiene el voltaje de la POLICLINICA igual a la del resistor de sensado.
Mientras tanto, la tensión de la batería está aumentando lentamente (ver la tabla en la hoja de datos), y todos sabemos que las baterías de li-ion no deberían cargarse encima de 4.2v. La segunda op-amp está ahí para salvar el día:
Cuando el voltaje de la batería es bajo 4.2v, la tensión IN - es más alta que los 0.8v POLICLINICA en IN + (que siempre es VCC-4.2v). Pero cuando el voltaje de la batería llega a 4.2v, la tensión IN - es ligeramente inferior a la referencia de IN +, aumenta la tensión de otput op-amp, el diodo comienza a conducir y la tensión en la primera op-amp en IN-va más alto, el op-amp corriente para tensiones más bajas y la corriente de salida comienza a caer. Ha comenzado la etapa de CV o constar voltaje.
A lo largo de esta etapa, el voltaje en la batería permanece constante, en un valor ideal de 4.2v. Mientras tanto, la corriente cae lentamente, hasta que va bajo el valor ideal de 3% de la máxima corriente de carga. En este momento la batería está completamente cargada.

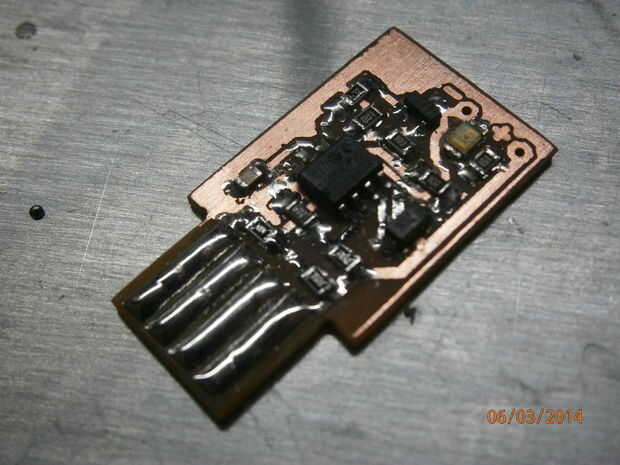

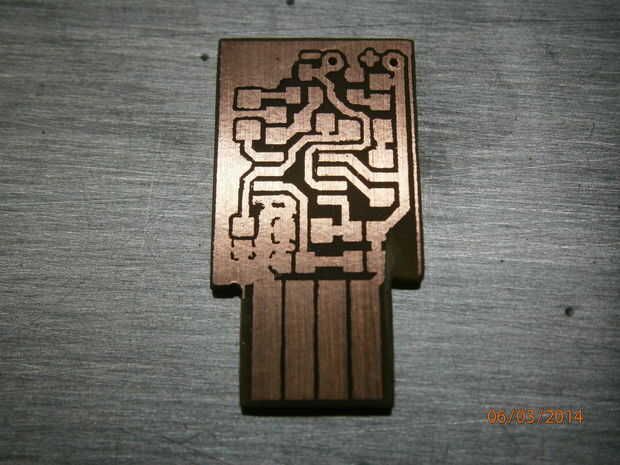

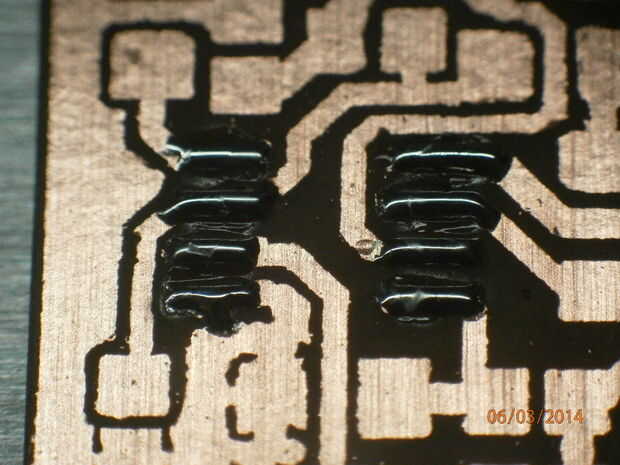

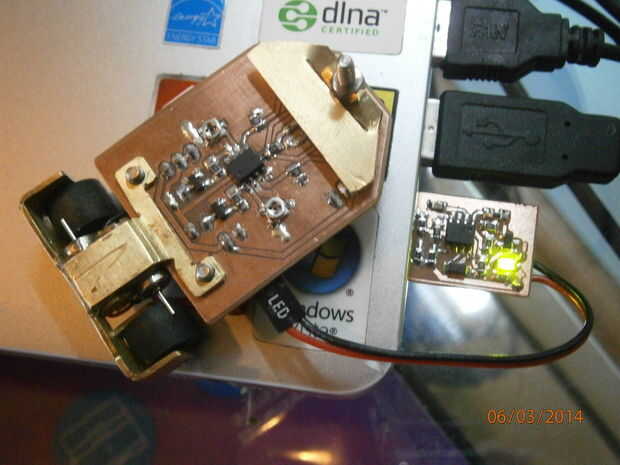

Usted puede ver, que en el circuito no he instalado ningún indicador de carga. Simplemente lo dejo cargando 3 horas, porque sé que estará completamente cargada. Si una batería ya está cargada con este circuito, está bien dejarlo enchufado un poco más, porque la corriente todavía va para abajo y que no dañará la batería.
Si utilizas este diseño de cargador con una batería de 200mAh, puede dejar el diseño intacto. Si utiliza baterías de menor capacidad, menor la primera referencia de voltaje (R4 y R5) en el valor donde está el voltaje en milivoltios 0,5 veces la capacidad de la batería en mAh.
Si utilizas este diseño de cargador con baterías más grandes, tendrás que hacer una pequeña modificación en el circuito:
En primer lugar, utilizar un transistor capaz de entregar más corriente, esto obligará a utilizar otro paquete, como a-122 (no sot23).
Entonces, si usted todavía utiliza 5v como VCC, no use un USB de la computadora si dibujar más de 300mA y a continuación, utilizan un valor más bajo de detección de resistencia, de la manera 4.2v más voltaje de saturación del Collector-Emitter AKA VCE más la tensión en la resistencia sensora en el pico todavía actual en VCC 5v.
Si utiliza una fuente de alimentación de mayor voltaje, por ejemplo 12v, tendrás que calcular los divisores de tensión otra vez, el segundo se debe la salida VCC-4.2v o más, no menos. La primera de ellas debe de salida el mismo voltaje que el spected en la resistencia sensora en la corriente de carga máxima.
Como se puede ver, este circuito puede utilizarse en más proyectos de pilas mediante el ajuste de algunos valores de los componentes. Puede cargar baterías de li-ion y li-poly.
