Paso 4: Fase 1: Monitor de EEG (Hardware)
Permite así inicia con el Monitor de EEG:
Antes de iniciar esta fase, te recomiendo que visites el sitio web de Nerds de la frontera, donde hacen un mejor trabajo que pude, de explicar cómo mod los auriculares MindFlex así que usted puede interactuar con el arduino.
Usted necesitará tener el auricular de La flexión de la mente .
Para fines de integridad, voy a ir rápidamente a través de los pasos para hackear mi auricular. Por favor, revise las fotos y comentarios para obtener más detalles. (una imagen vale 1000 palabras).

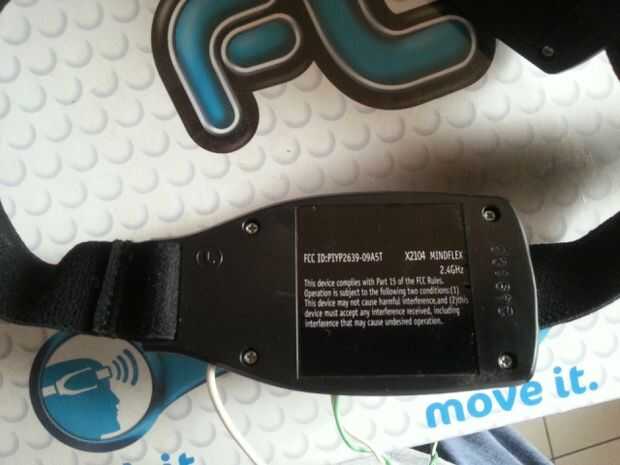

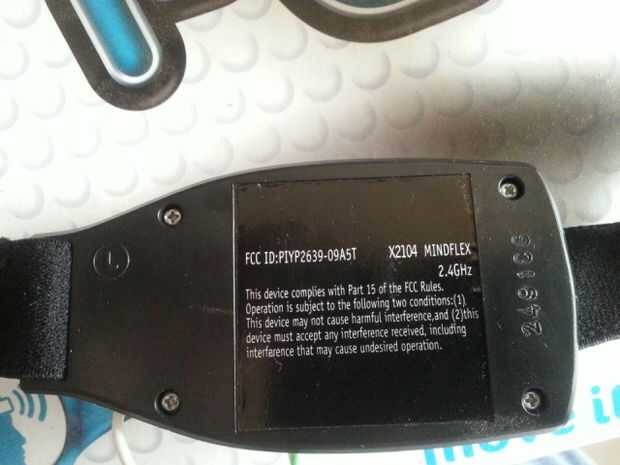

1.-quitar los 4 tornillos de la cubierta posterior de la vaina izquierda de mente Flex de auricular. (La vaina derecha sostiene las pilas).

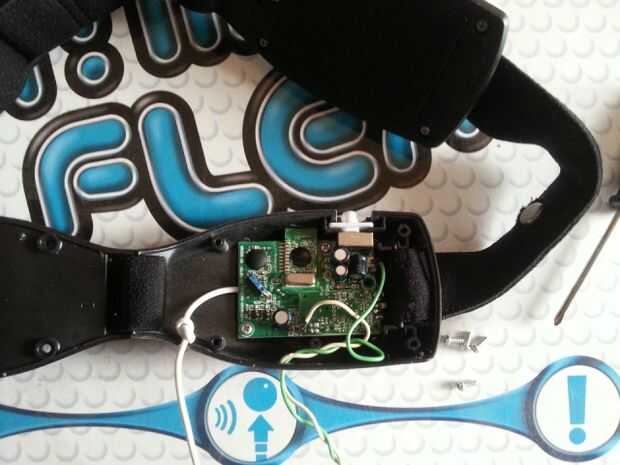

2.-abrir la caja para exponer los componentes electrónicos.

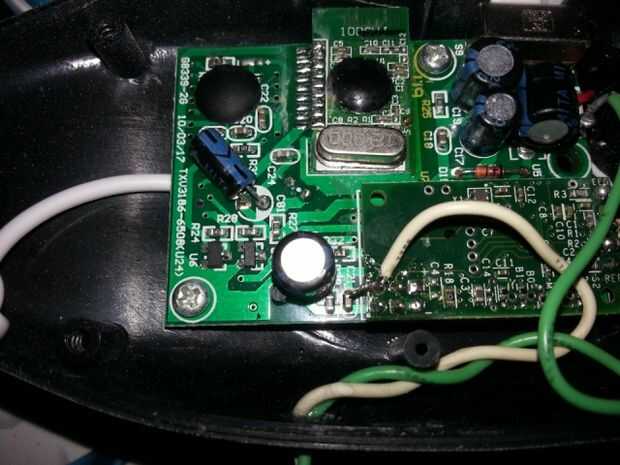

3.-identificar el NeuroSky Board.It es el daughterboard pequeñas hacia la parte inferior de la vaina izquierda.
4.-Si te fijas bien, verás los pernos que están etiquetados como T y R, son los pernos de la Junta de EEG se utiliza para comunicarse en serie con el microcontrolador en el circuito principal.

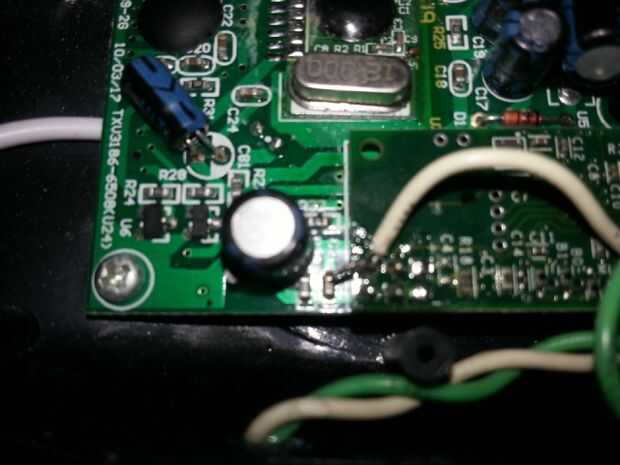

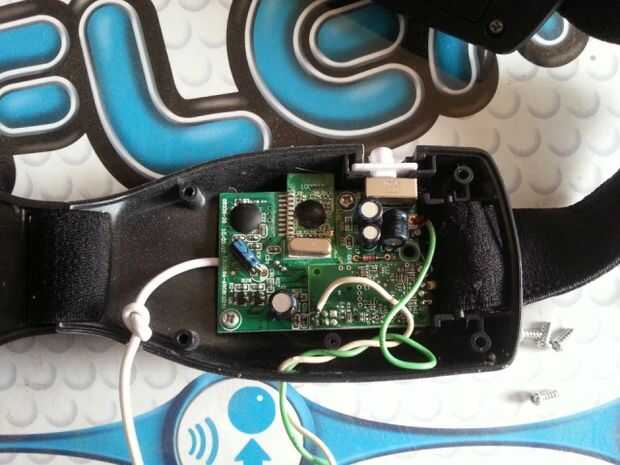

5.-una longitud de alambre de la soldadura (con cuidado) con el conector "T". He utilizado un par de cables que venía de una vieja PC. Tenga cuidado de no cortocircuito los pins vecinos.

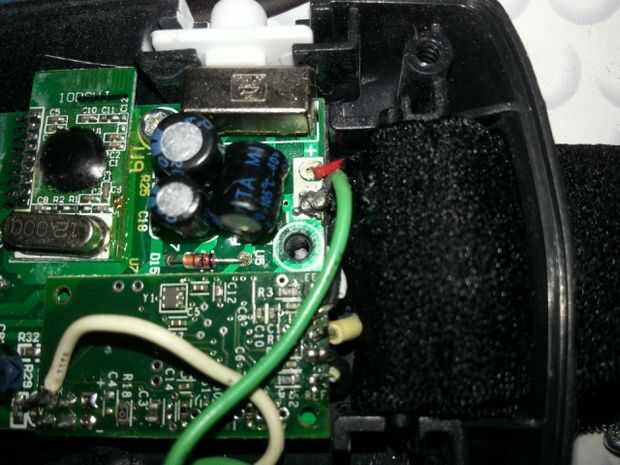

6.-soldadura es otro trozo de cable a tierra utilizando el pad de soldadura grande donde la batería de la conexión de tierra.

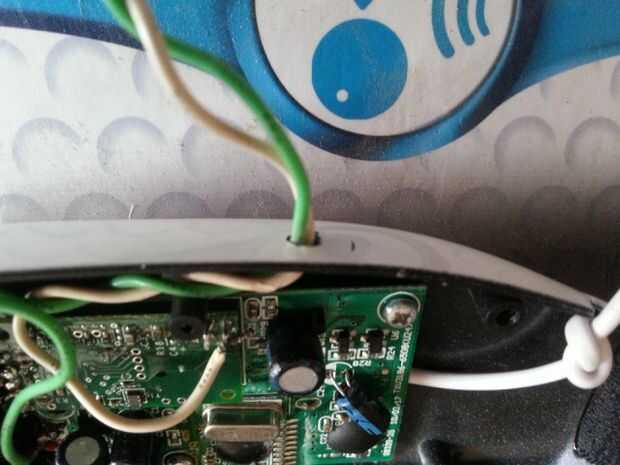

7.-Haga un orificio en el caso de los dos cables empujar a través después de que el caso fue cerrado.

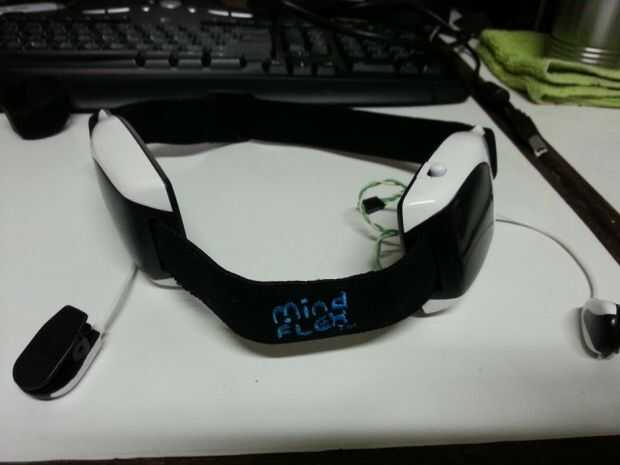

8. - guiar los cables por el agujero y vuelva a verificar la soldadura. Te recomiendo poner un poco de pegamento en el agujero para fijar los cables en su lugar (yo usé mi pistola de pegamento caliente para ello).
9. - cuidadosamente vuelva a colocar el caso posterior y re Asegure los tornillos.

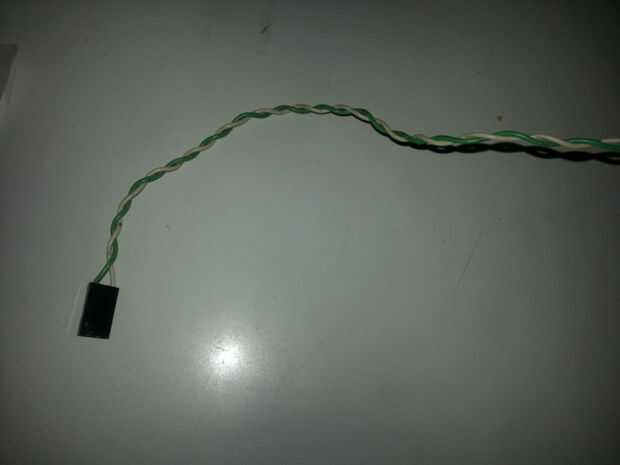

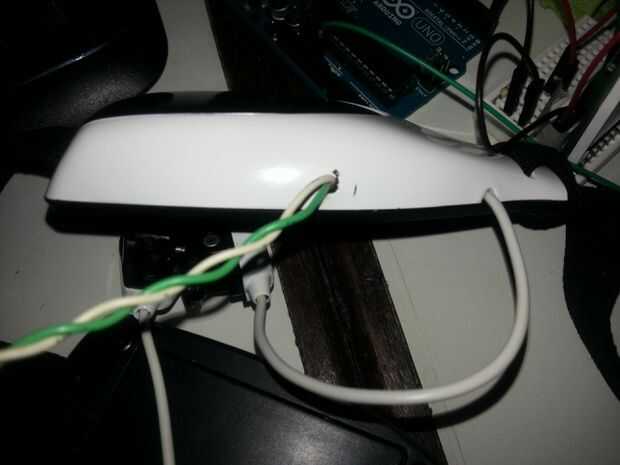

10.-Conecte el Flex de la mente a la Arduino; Conecte el cable proveniente del pin T al pin rx del Arduino, conecte el otro cable a un pin GND de arduino.
Hemos terminado con la parte hardware del Hack.
Nota:
He incluido el Neurosky Datasheet por si necesitas más claridad. Para aquellas personas que viven en el extranjero puede que necesite cambiar el filtro de 60 hz a 50 hz, como se describe en la hoja de datos para evitar interferencias de la línea eléctrica.
