Paso 5: Fase 1: Monitor de EEG (Software)

Como ya he mencionado antes, los chicos de frontiernerds han realizado un trabajo excelente explicando cómo realizar este hack y de cómo el auricular flex de mente a Arduino y graficar la salida mediante procesamiento de interfaz (que hice y funcionó fantásticamente!), así que sólo voy a través de los pasos de obtener los datos a mostrar en el monitor de la mini. (Si estás familiarizado con el proceso, te recomiendo que pruebes su proyecto. Es muy interesante!)

Vale. Deja comienzo:

Prueba de software inicial para asegurarse de que su mente Flex está hablando con Arduino: ejecutar el ejemplo BrainSerialOut bosquejo.

Nota: No necesita la pantalla Mini para esta prueba, y si lo tienes conectado nada mostrará en él todavía.

1.-se necesita descargar e instalar la Biblioteca de cerebro desde el sitio web de frontiernerds. Descomprima el archivo zip y arrastrar la carpeta de "Cerebro" a la carpeta de "bibliotecas" de Arduino dentro de la carpeta de dibujo.  Reinicie el IDE de Arduino.

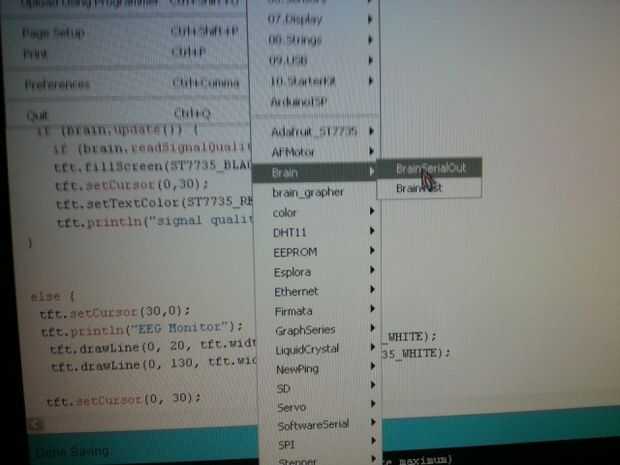

Ahora podrá ver la biblioteca y ejemplos en Seleccione Archivo > ejemplos > cerebro > bosquejo de BrainSerialOut.

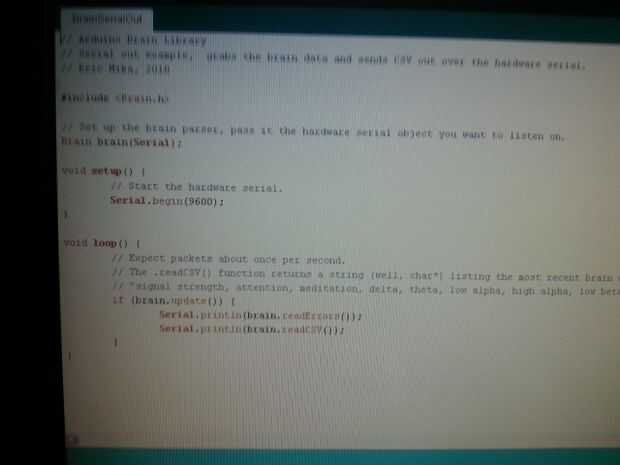

Si usted era acertado en la instalación de las bibliotecas y el bosquejo de BrainSerialOut, haga clic en el botón de verificar para compilar el bosquejo y asegúrese de que no hay ningún error de carga.

Es hora de conectar tu Arduino al PC mediante el cable USB y haga clic en el botón cargar para cargar el sketch en Arduino.

Conecte los dos cables que se colocan en el auricular flex mente Arduino: el cable de señal T de la mente de la flexión al pin rx en el Arduino; El cable de tierra de la mente flex auricular al pin gnd de Arduino.

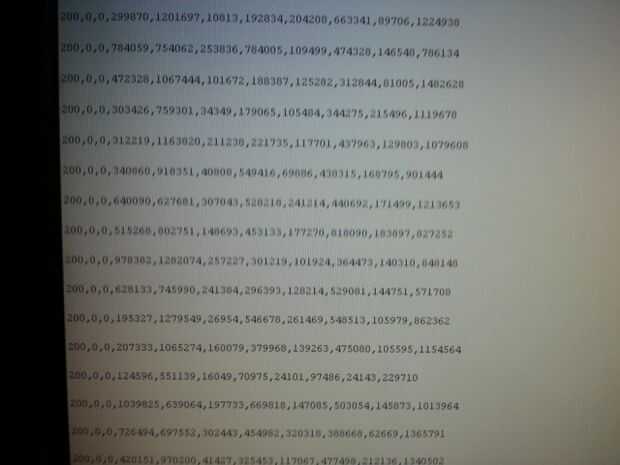

Una vez que el boceto es subido al Arduino, asegúrese de que su mente flex auricular está conectado a Arduino y enciéndala. Abra al monitor serie. Debería ver una secuencia de números de coma separado desplazamiento por.

NOTA:
Si no sube el dibujo y te sale un mensaje como el siguiente,

AVRDUDE: stk500_getsync(): no sincronizado: resp = 0 x 00

Desconecte el cable de la clavija de rx del arduino, a veces interfiere con el proceso de carga.

Tenga en cuenta que la conexión para el auricular de Neurosky es half-duplex, utilizará por el pin rx en su Arduino, pero que todavía pueda enviar datos a un PC vía USB. (Aunque en este caso usted no podrá enviar datos a la Arduino desde la PC.)

Haga clic en el botón de upload, una vez desconectado otra vez y, si tienen éxito, vuelva a conectar el cable al pin rx.

Si tienes la secuencia de datos serial aparece un serial monitor, estás listo para ir al siguiente paso.
