Mini protector de Motor para la prueba de arduino protoboard (1 / 1 paso)

Paso 1: Parte lista, circuito, pcb

Lista de piezas:

-BCX56 transistor (si no Mosfet)

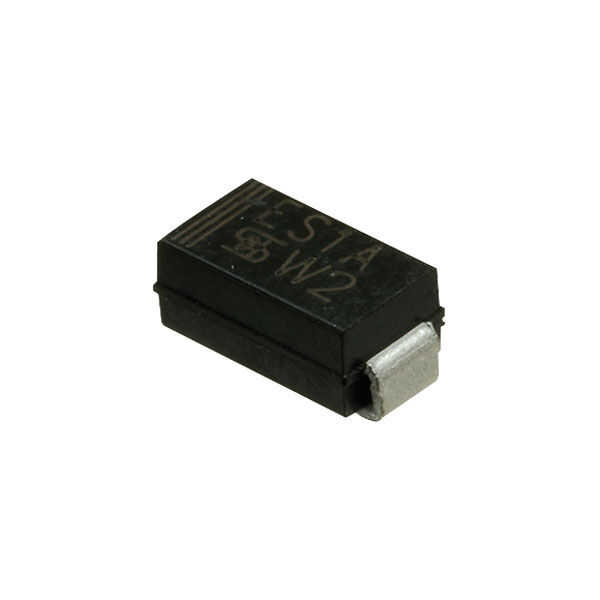

-un diodo (protección de arduino)

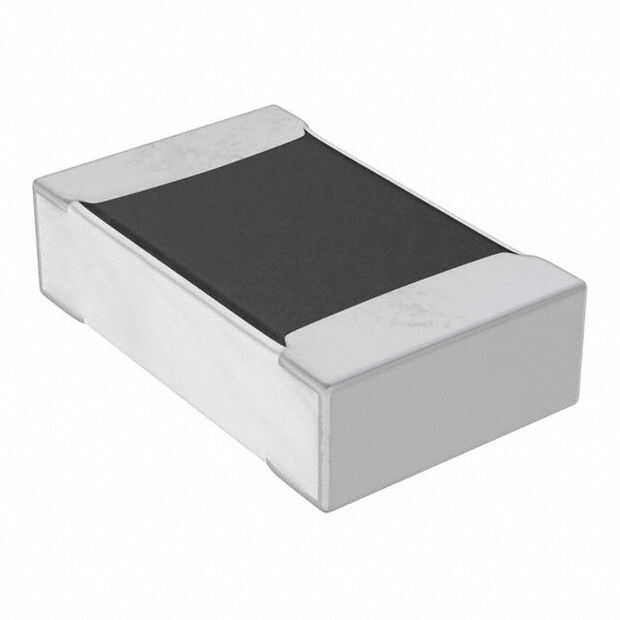

-1K resistencia (arduino - transistor Base)

-Jefe del pin de algunos

El circuito:

Muy simple, basado en el 1000 otros en internet :)

Motor + y Motor-pins para la conexión del motor

MVcc: La potencia del motor si usar batería externa, conecte aquí, la tierra es el mismo con el arduino GND.

GND: GND de Arduino

A: pin de salida de Arduino. Im utiliza pin3.

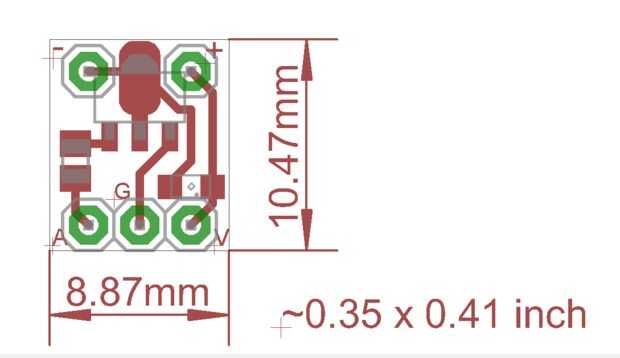

El PCB:

Su pequeño... :D
