Mini puerto paralelo romper el cable. (4 / 9 paso)

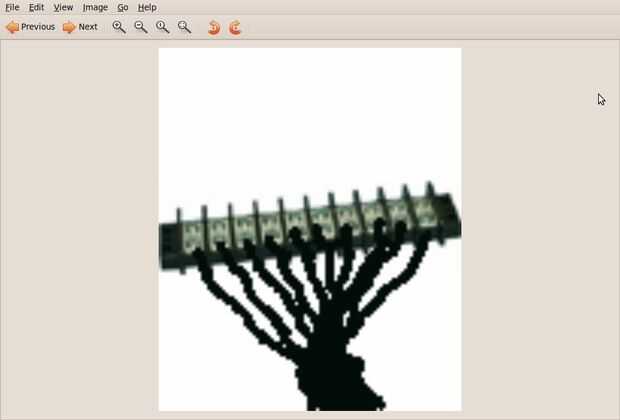

Paso 4: Conociendo el bloque terminal.

Tome el cable conectado al agujero número uno en el conector db25 y ponerlo a través del protector de cable. Fije este fin al bloque de terminales en un extremo.
Tome el cable conectado a la número dos agujeros en el conector db25 y ponerlo a través del protector de cable. Fije este fin al bloque de terminales al lado del primer alambre conectado al bloque de terminales en el punto número dos.
Repetir sucesivamente hasta que todos los cables son hechos.

Repita hasta que todos los cables son hechos. Por lo que usted debe tener:

Pin 1 lugar 1 en la regleta de terminales.
Pin 2 Coloque 2 en la regleta de terminales.
PIN 3 lugar 3 en la regleta de terminales.
Pin 4 lugar 4 en la regleta de terminales.
pin 5 lugar 5 en la regleta de terminales.
PIN 6 lugar 6 en la regleta de terminales.
PIN 7 lugar 7 en la regleta de terminales.
Pin 8 lugar 8 en la regleta de terminales.
PIN 9 lugar 9 en la regleta de terminales.
PIN 18 lugar 10 en la regleta de terminales.

Vea el paso
