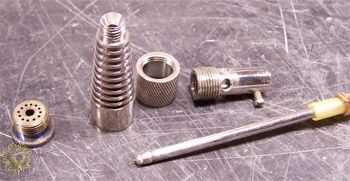

Paso 1: Piezas del quemador
Este quemador fue desarrollado para soldar de filigrana con muy pequeña
partes, por lo tanto, la reducción del diámetro de la llama fue el tema. A la época cuando se desarrolló este quemador, no había pequeños quemadores con cilindro de gas en forma de mango del quemador.
Soldadura de piezas pequeñas. A veces hay falta de manos libres mientras poner la soldadura y manteniendo las piezas de filigrana :)

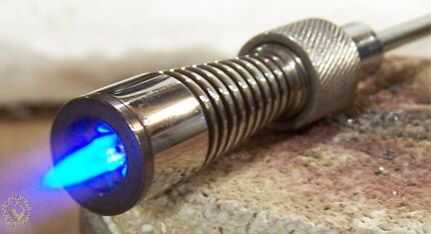

El quemador actual es especial, debido a la aplicación del disector. Mantiene la estabilidad de la llama en toda la zona de presión (dentro de límites razonables, sin duda), es de 0,2 hasta 3 kg/cm2. Volumen de aire no serán controlada. Este volumen es limitado debido a los diámetros de los orificios de la bomba. Si necesita controlar el poder de golpe, conviene poner el trozo de tubo de silicon en anillo con nudo. Control está disponible mediante la rotación del anillo. El diámetro seleccionado de la boquilla es de 0,12 mm.
El enfoque se muestra cómo crear la boquilla. Capilar se suelda al tornillo, que se enrosca en el tubo. Tornillo se sella por la cinta de teflón. Se debe tener precisión de ejes. Es posible hacer la boquilla sin capilar, en este caso deberá ser taladrado en el tornillo M3 en Banco.
Posición del tubo con boquilla realmente debe ser regulado. Después de la ignición del quemador, el tubo se debe mover atrás-adelante, a continuación, se fijarán la posición seleccionada por el tornillo.
Versión completa con dibujos aquí:
