Paso 13: Mecanizado de componentes mecánicos - perfiles de aluminio
Antes de montar todas las piezas bien necesita hacer algunos de mecanizado de las piezas de aluminio.
Los dibujos que muestran cómo modificar estas piezas están en dxf y formato pdf así que siéntase libre de usarlas.

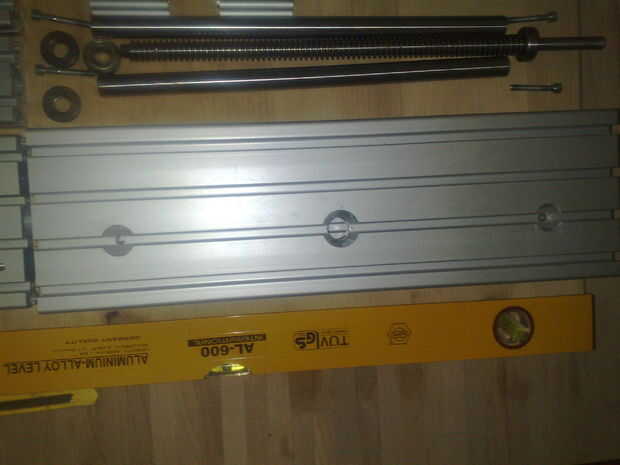

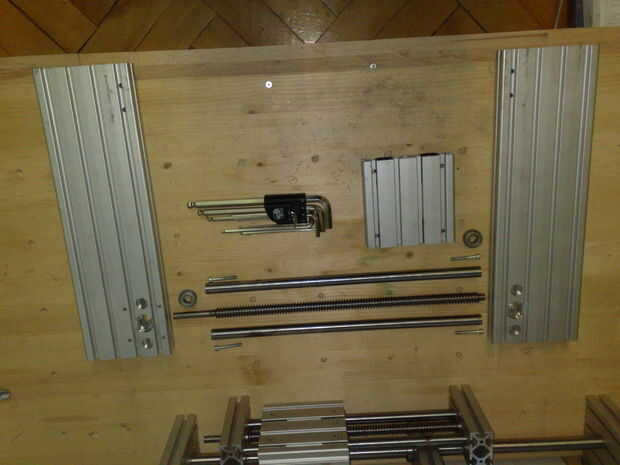

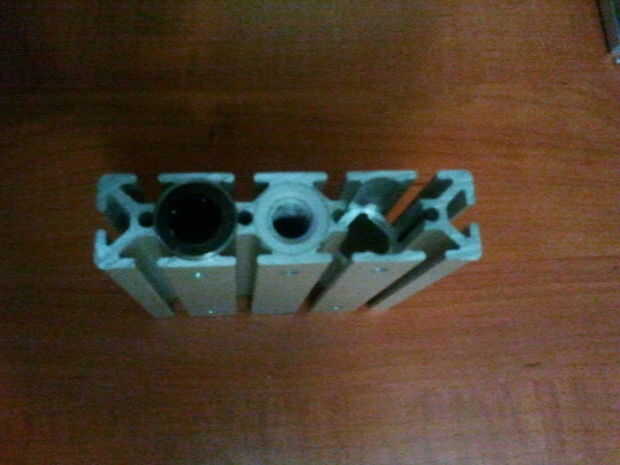

Las modificaciones que usted tendrá que hacer deben hacerse en una máquina y no con la mano. Tienes que hacer unos agujeros a través de que tornillos y tornillos trapezoidales cruzan (Base X, Y lateral, piezas de Z), unos 5 mm de profundidad hoyos en que se centran los ejes de acero de precisión, algunos 5 mm profundo en que los tornillos trapezoidales extremo rodamientos de soporte (Base X, Y lateral, piezas de Z). Usted también necesitará hacer 3 agujeros en la Y sección, dos de ellos para los rodamientos de bolas lineales y en el centro de la tuerca trapezoidal. En las dos piezas del carro X Y perfiles que tienes que hacer 5 bolsillos en bruja sentará firmemente los rodamientos de bolas lineales de 16mm y una tuerca trapezoidal.

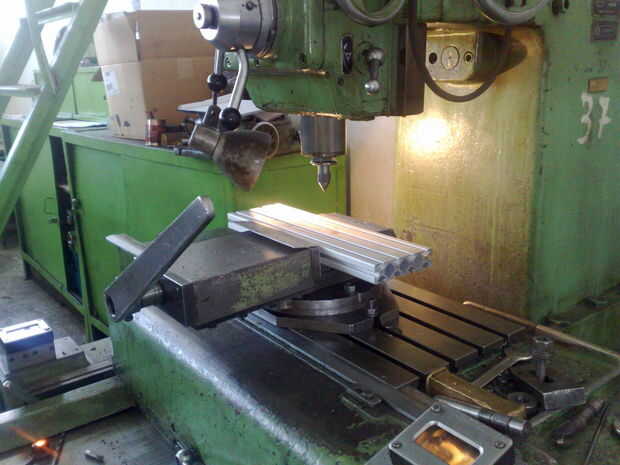

El mecanizado de las piezas fue hecho en un taller local de una antigua máquina de fresado vertical de 3 ejes convencionales.
