Paso 17: Montaje mecánico - eje Z

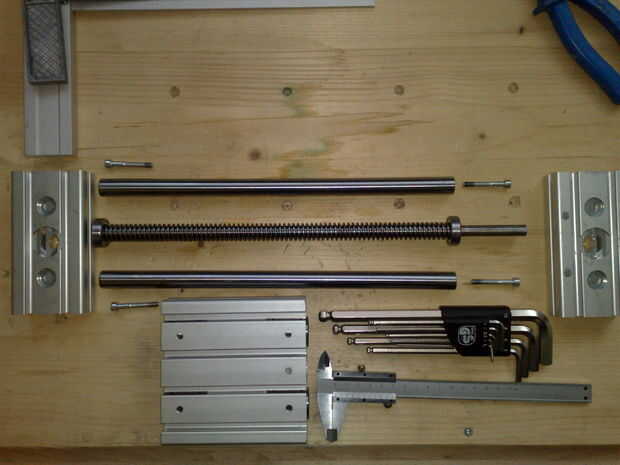

Para este eje se debe:
-1 pieza de 120 x 120 x 30 de aluminio de perfil
-2 piezas de 120 x 60 x 30 perfiles de aluminio
-2 piezas de Ø16 por 300mm de largo de precisión de acero de los ejes
-4 piezas de Ø16mm (diámetro externo 26) cojinetes/bujes
-1piece de Ø16 por tornillo largo trapezoidal 357mm
-2 piezas de rodamientos de bolas 6000zz
-1 pedazo de Ø16 por tuerca larga trapezoidal de Ø24mm exterior diámetro y 24mm
-4 trozos de tornillo M5x40mm

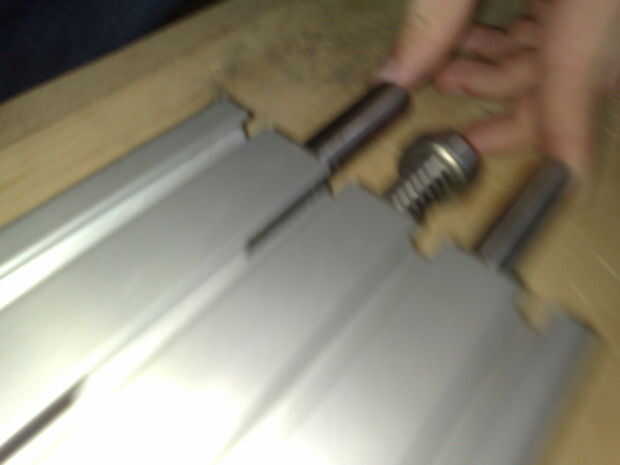

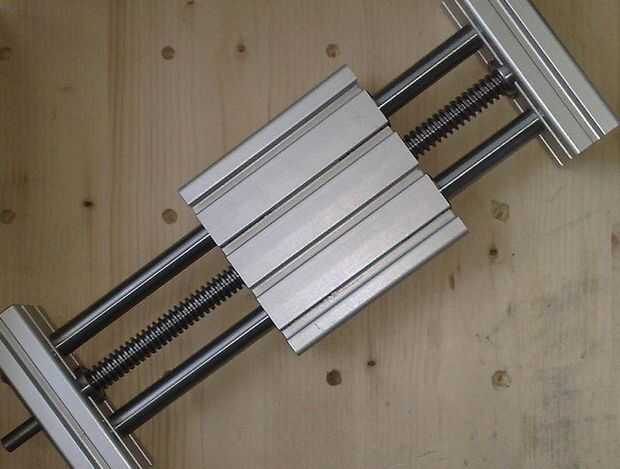

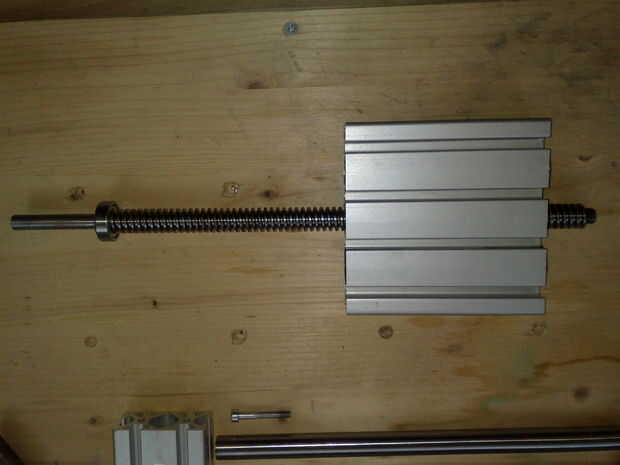

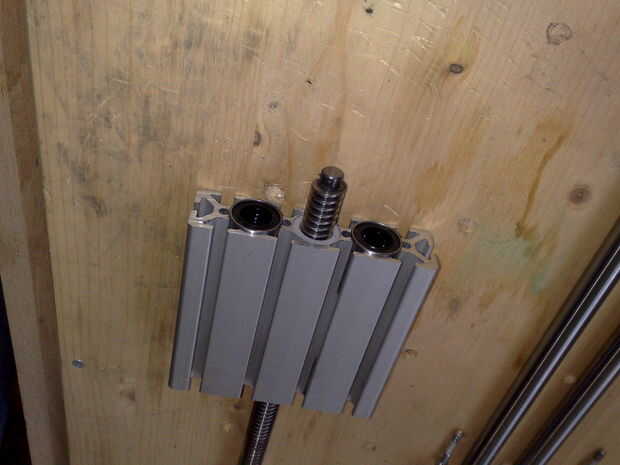

Ahora Montaremos los casquillos de la bola en los orificios de 4xØ26mm el perfil de aluminio que les serán montar la tuerca trapezoidal en el hoyo de Ø24mm. Montar el husillo trapezoidal en la tuerca trapezoidal y después montar las 2 piezas 6000zz de rodamientos de bolas en el agujero Ø26mm de 120 x 60 x 30 de aluminio de perfil. Inserte los 2 ejes de los bujes de bolas y después montar las 2 piezas de perfiles de aluminio en cada extremo de los ejes y tornillos trapezoidales.

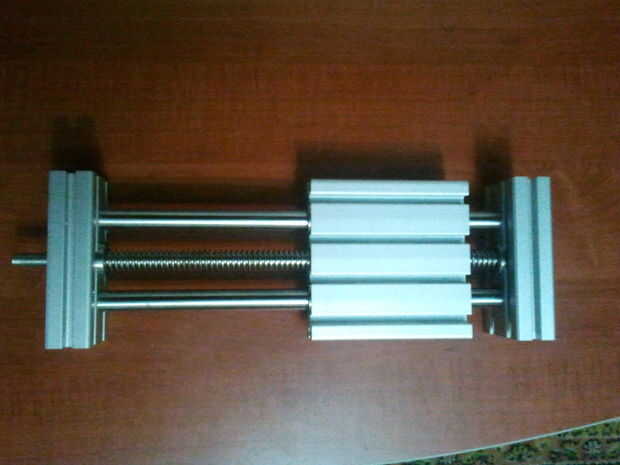

La última operación es montar los tornillos en el agujero de los ejes para fijar todo el conjunto.
