Paso 18: Montaje mecánico - eje X

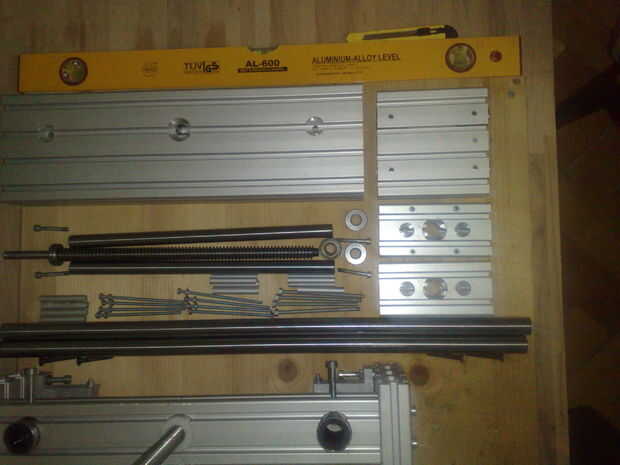

Para este eje se debe:
-2 piezas de 400 x 120 x 30 perfiles de aluminio
-1 pedazo de 380 x 60 x 30 de aluminio de perfil
-2 piezas de Ø20 por 600mm de largo de precisión de acero de los ejes
-4 piezas de Ø20mm (Ø32 diámetro externo) cojinetes/bujes
-1piece de Ø16 por tornillo largo trapezoidal 657mm
-2 piezas de rodamientos de bolas 6000zz
-1 pedazo de Ø16 por tuerca larga trapezoidal de Ø32mm exterior diámetro y 32mm
-2 piezas de bola buje soporte (ver dibujo)
-4 piezas de tornillos M5x40mm
-2 piezas de tornillos de M5x60mm (para la bola buje apoya)

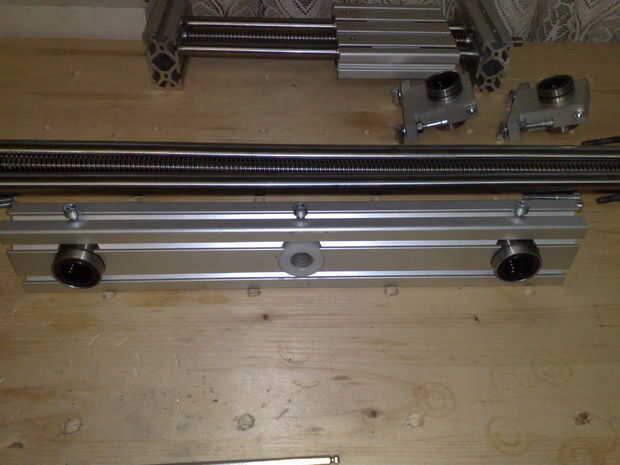

Para empezar montar los cojinetes de bolas en los agujeros de 2xØ32 de 380 x 60 x 30 de aluminio de perfil y luego la tuerca trapezoidal en el agujero de Ø32 desde la mitad del perfil de aluminio.
Montar las 2 piezas 6000zz de rodamientos de bolas en los agujeros de la 2xØ26 de cada 400 x 120 x 30 perfiles de aluminio y 2 piezas de cojinetes de bola Ø20mm en cada bola buje apoya.

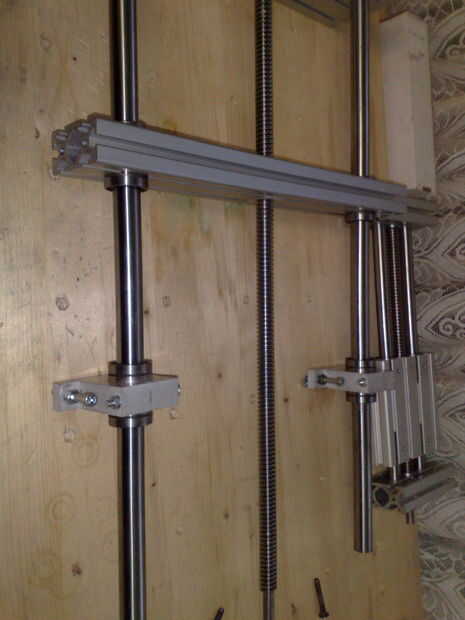

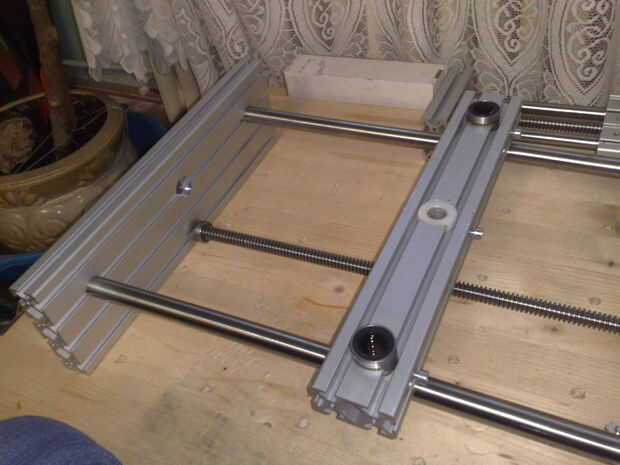

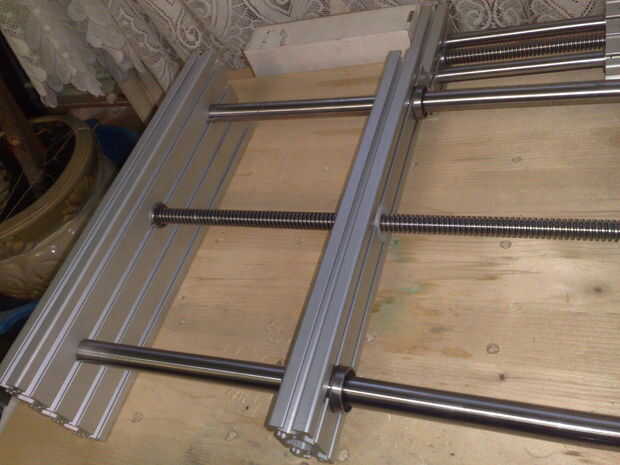

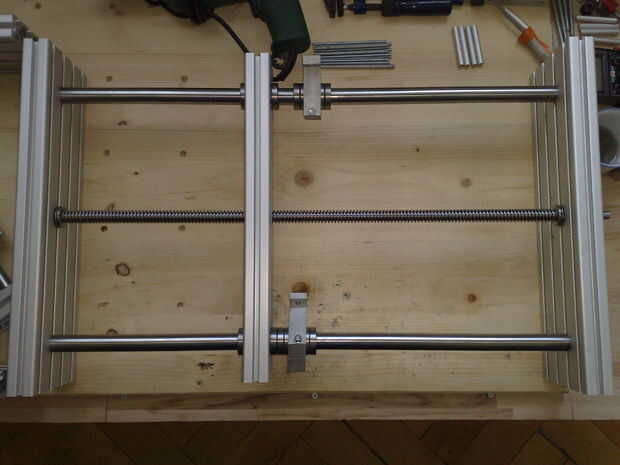

Ahora, inserte los ejes de los bujes de bolas montado y el trapezoidal tornillo en la tuerca trapezoidal y después montar las 2 piezas de 400 x 120 x 30 perfiles de aluminio en cada extremo de los ejes y tornillos trapezoidales.

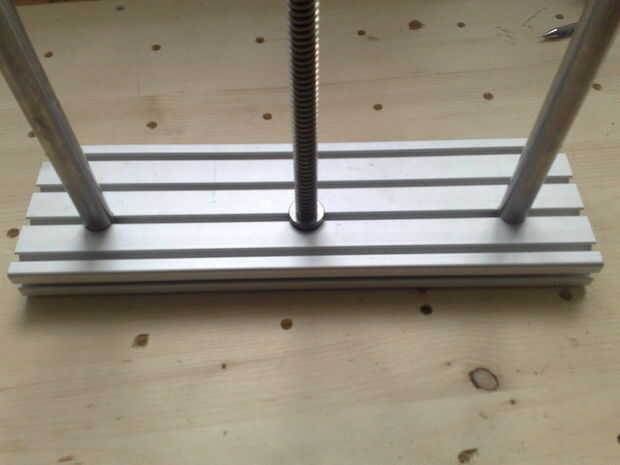

Fijar los ejes a 400 x 120 x 30 perfiles de aluminio con las 4 piezas de tornillos M5x40mm.
