Paso 19: Montaje mecánico - eje

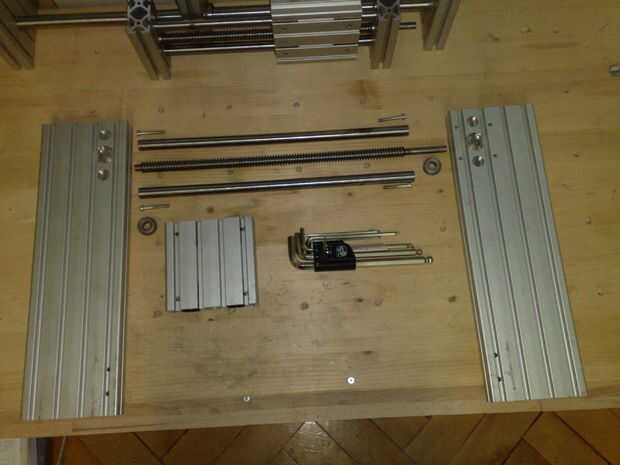

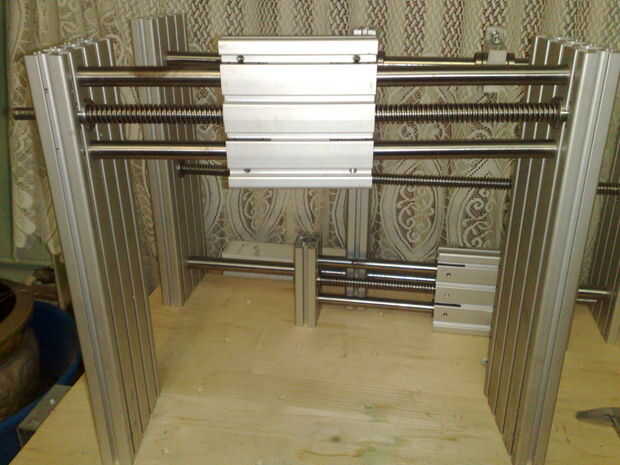

Para este eje se debe:
-2 piezas de 400 x 120 x 30 perfiles de aluminio
-1 pieza de 120 x 120 x 30 de aluminio de perfil
-2 piezas de Ø16 390 mm de largo de precisión de acero de los ejes
-4 piezas de Ø16mm (diámetro externo 26) cojinetes/bujes
-1piece de Ø16 por tornillo largo trapezoidal 447mm
-2 piezas de rodamientos de bolas 6000zz
-1 pedazo de Ø16 por tuerca larga trapezoidal de Ø24mm exterior diámetro y 24mm
-4 piezas de tornillos M5x40mm

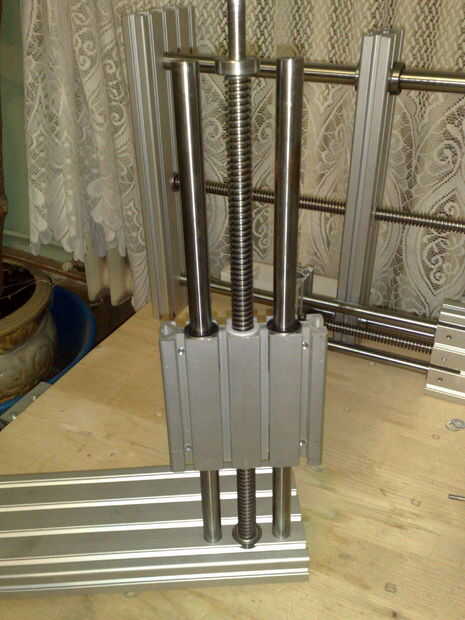

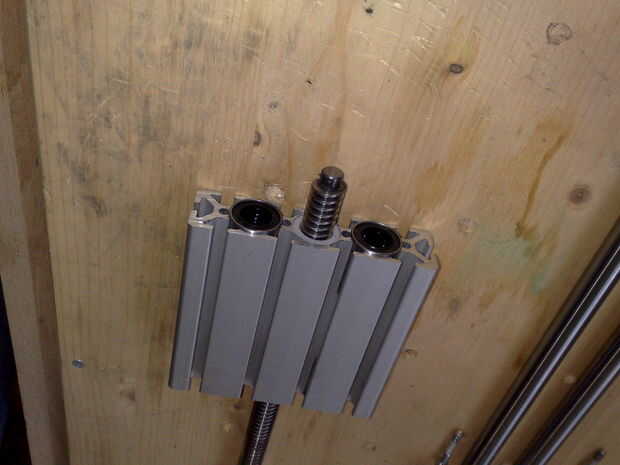

Lo primero que te tienes que hacer es montar todos los casquillos de la bola de Ø16mm y el Ø16mm Ø24mm tuerca trapezoidal 120 x 120 x 30 de aluminio de perfil como en el paso 6 y luego inserte los ejes en los cojinetes de bolas montado y el tornillo en la tuerca trapezoidal trapezoidal.
Montar las 2 piezas los 6000zz cojinetes de bolas en el agujero del 26 de cada 400 x 120 x 30 perfiles de aluminio.

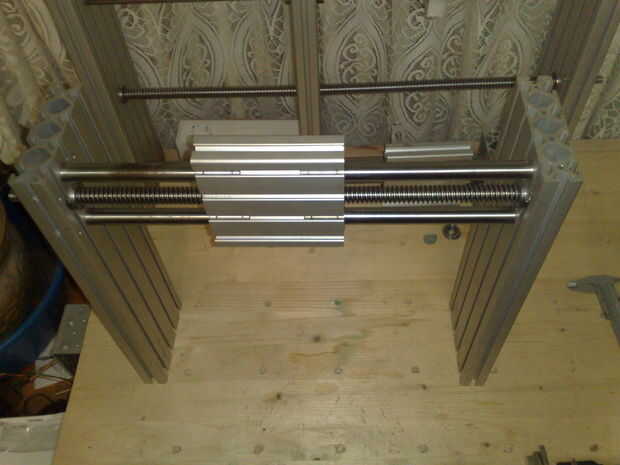

A continuación montar 400 x 120 x 30 perfiles de aluminio en cada extremo de los ejes y fijarlos junto con las 4 piezas de tornillos M5x40mm.
