Paso 23: Conexiones de cable de Motor
Ahora los 8 cables que tiene el motor son:
Primera bobina - A es amarillo/blanco y es el comienzo de la bobina, neg A es amarillo y es el final de la bobina;
Segunda bobina - neg C es rojo y es el comienzo de la bobina, C es rojo y blanco y es el extremo de la bobina;
Tercera bobina - B es verde/blanco y es el comienzo de la bobina, neg B es verde y es el extremo de la bobina;
Bobina de cuarta - neg D es negro y es el comienzo de la bobina, es negro y es el final de la bobina.
Ahora para hacer 5 cables de 8 hilos tendrá que conectar todos los cables neg entre ellos y hacer un solo cable.

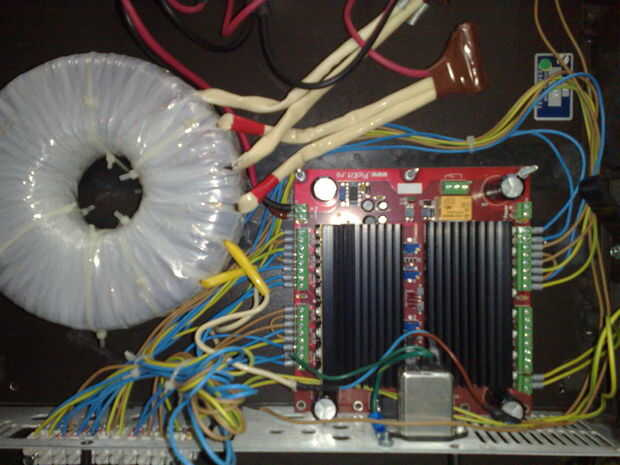

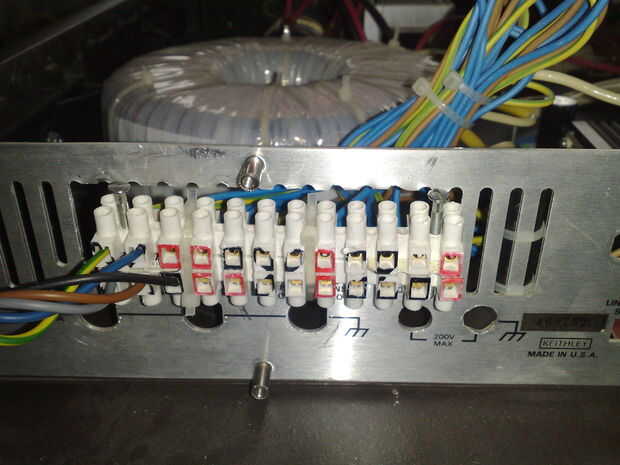

Ahora tenemos 5 cables que podemos conectar a la tarjeta de controlador de la controladora.
Los hilos del cable entre el motor y el controlador son 1,5 mm de espesor que costumbre calor para arriba.

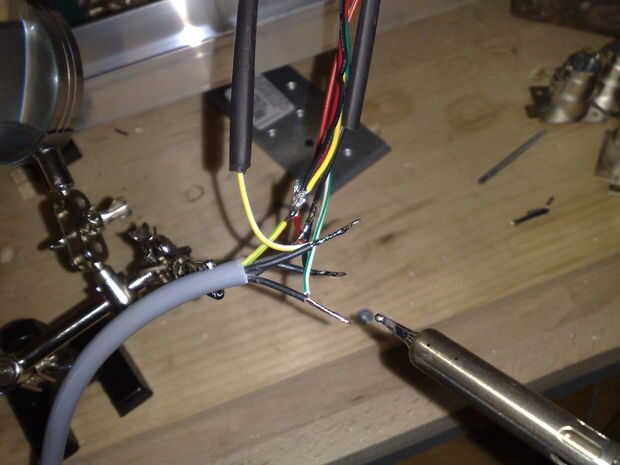

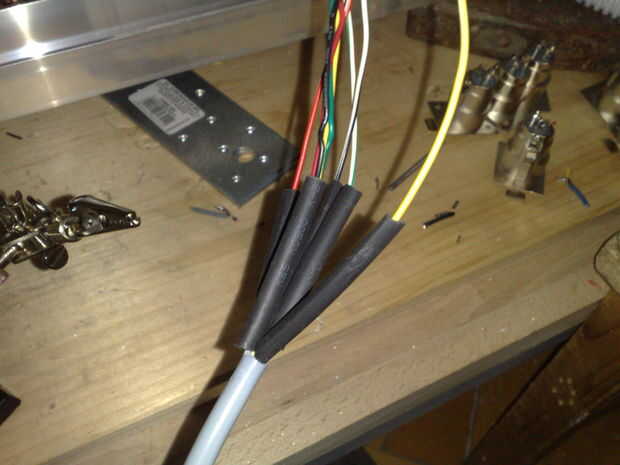

Si conectas dos cables, soldarlos juntos porque la conexión es más fuerte y aislarlos con tubo retráctil de plástico.
