Mini ranurador del CNC, planes completos y las instrucciones (5 / 27 paso)

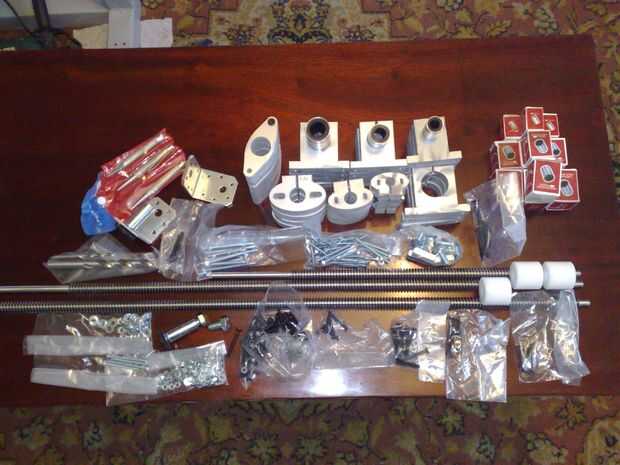

Paso 5: Componentes mecánicos - ejes, rodamientos y husillos

1) ejes de acero de precisión:

-Ejes de acero de precisión Ø20mm para X axis (corte de 1 pieza de 60 pulgadas = 1524 mm del eje)

·          2 piezas de 600mm de largo

-Ø16mm ejes de acero de precisión para el eje Y (corte de 2 piezas de 30 pulgadas = 762 mm del eje)

·         2 piezas de 390mm de largo

-Ø16mm ejes de acero de precisión para el eje Z (corte de 2 piezas de 372mm eje izquierdo de los ejes del eje Y)

·         2 piezas de 300mm de largo

-los ejes de acero de precisión de mecanizado

·         6 piezas

2) rodamientos de bolas/cojinetes

-Ø20mm (Ø32 diámetro externo) cojinetes/bujes

·         4 piezas

-Ø16mm (diámetro externo 26) cojinetes/bujes

·         8 piezas

3) tornillos trapezoidal cortan de un tornillo largo trapezoidal 1500 mm:

-Ø16mm trapezoidal tornillo con la echada de 4mm para el eje X

·         1 pedazo de 657mm de largo

-Ø16mm trapezoidal tornillo con la echada de 4mm para el eje X

·         1 pedazo de 447mm de largo

-Ø16mm trapezoidal tornillo con la echada de 4mm para el eje X

·         1 pedazo de 357mm de largo

-final de mecanizado para los tornillos de plomo trapezoidal en un taller local

·         3 piezas

4) Tuercas cilíndricas trapezoidales que hice en un torno en un taller local:

-Ø16mm con tuerca de paso 4mm

·         1 pieza con diámetro externo de Ø32mm y 32mm de largo

-Ø16mm con tuerca de paso 4mm

·         2 piezas con diámetro externo de Ø24mm y 24mm de largo
