Mini ranurador del CNC, planes completos y las instrucciones (7 / 27 paso)

Paso 7: Componentes electrónicos - controler del motor

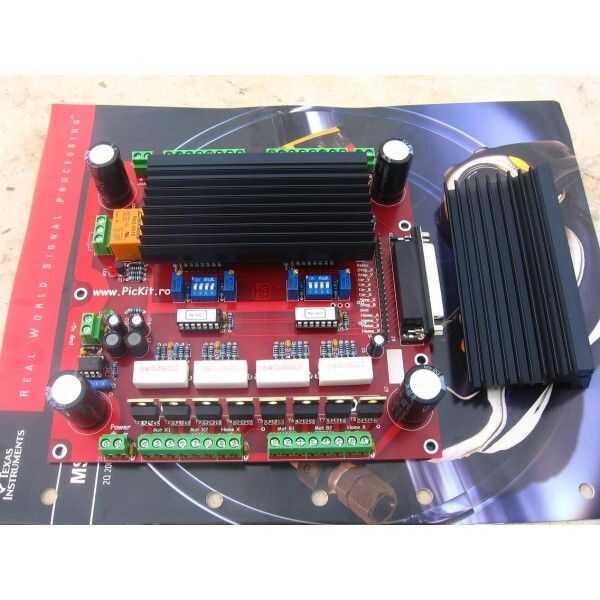

El controlador de motor paso a paso utilizado es un controlador de 4 ejes unipolar para motores trifásicos/5A, la potencia de entrada es de 20-40V DC (tienda local).

Propiedades eléctricas
Potencia de entrada 20-40V DC
Paso a paso motor coche actual 1.5A - 5A/fase
Compatible con paso a paso motores 2 o 4 fase 6 o motores paso a paso de plomo 8, 5A máximo.
Dimensiones 18 x 12 x 6 cm (L x W x H)

Esta placa permite pasos de control de 4 motores, como así como recibir la señal de dos interruptores de límite y de motor de emergencia detener botón y cuenta con una interfaz de relé del huso para motores de husillo.
