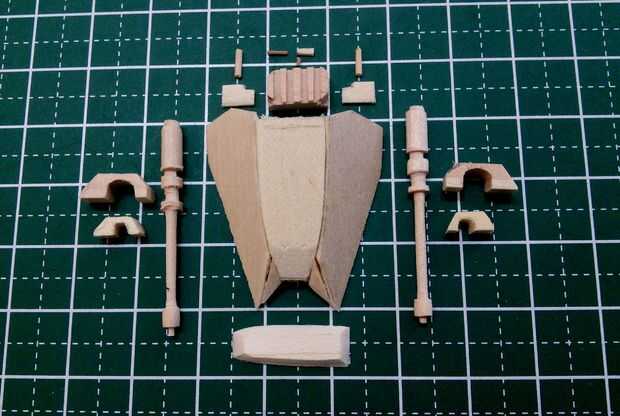

Paso 4: Otros subconjuntos
Láser de cañones y hélice de subconjuntos

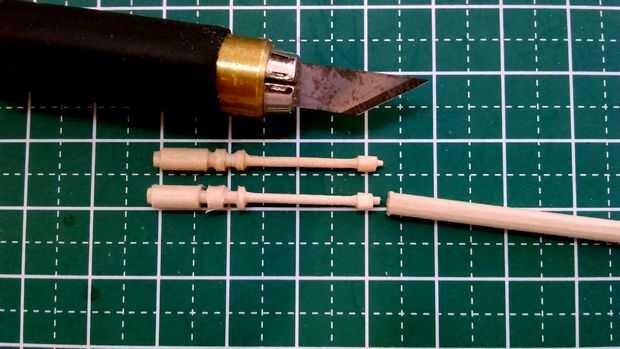

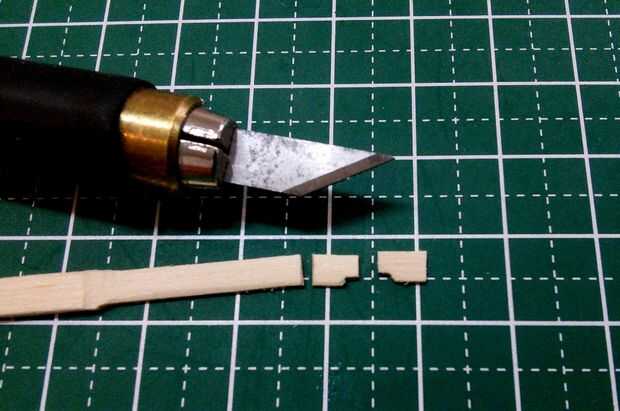

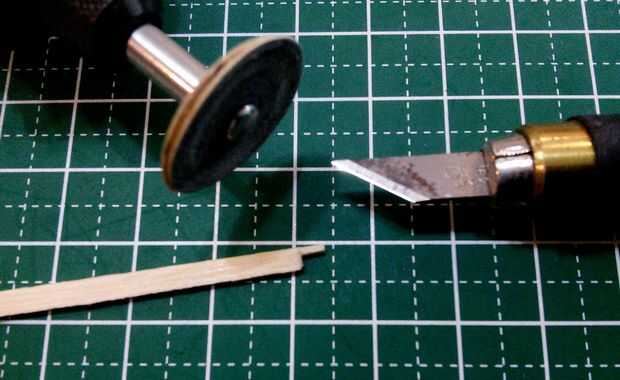

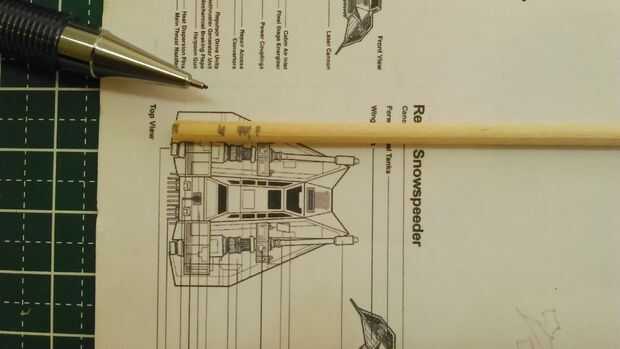

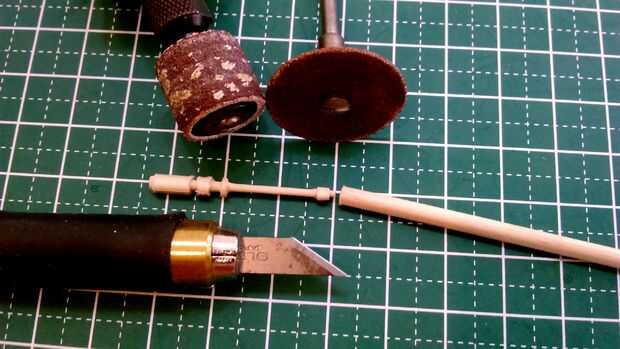

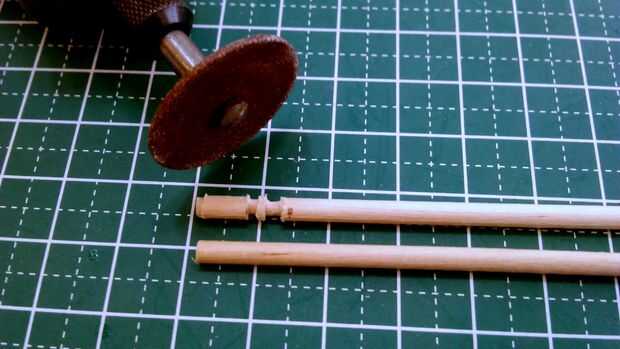

Pequeños tacos de madera se utilizaron para el par de cañones láser y subconjuntos de la hélice. Marcas se hicieron para las ranuras en los esquemas de the-blueprints.com base. Los surcos fueron cortados usando un disco de corte estándar montado en una Dremel 3000. Los barriles fueron tallados utilizando un accesorio de lijadora de tambor fino en una herramienta de la moto. Cada pieza acanalada fue separado de la clavija de madera usando un cortador Olfa.
Pabellón de la carlinga

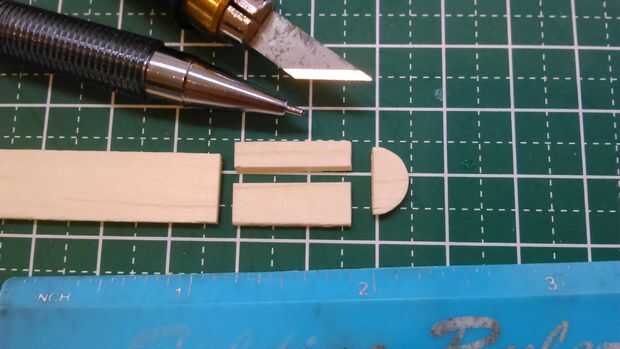

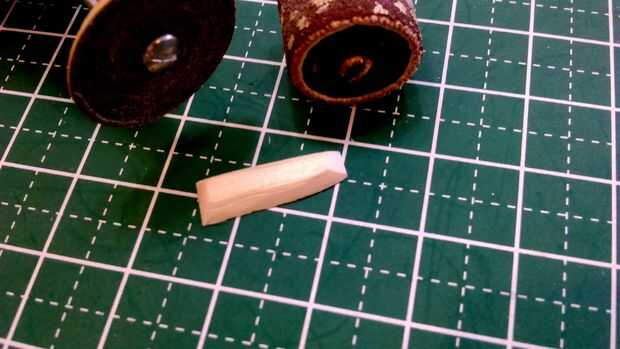

El pabellón de la carlinga fue hecho de una sola capa, palito de tamaño regular. Una vez más, los esquemas escalados de the-blueprints.com fueron utilizados como referencia para la longitud y forma del dosel. Inicialmente cortar un n cortador Olfa, el pabellón fue acabado con un tambor y lijadora de disco montado en una herramienta de la moto de Dremel 3000.
Aletas de dispersión de calor

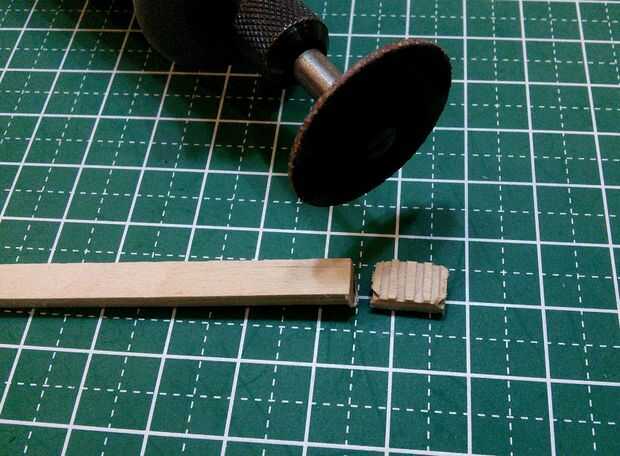

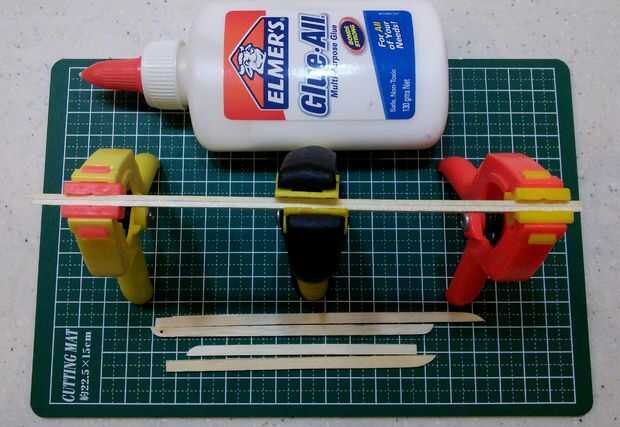

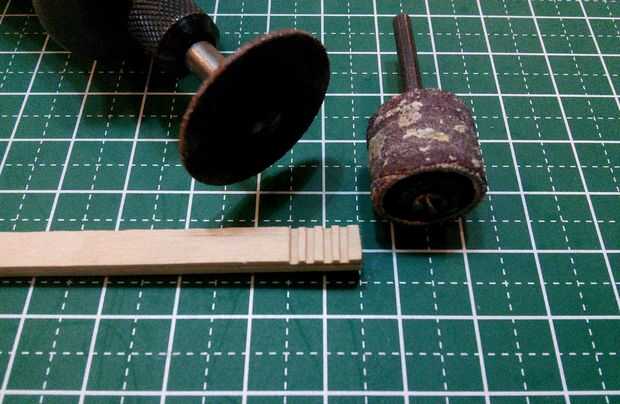

Aunque fotos de la parte trasera de Snowspeeders representa la dispersión de calor de más de una docena 'aletas', todo puedo manejar tallar era cinco aletas debido a las limitaciones del espesor de un disco abrasivo estándar. Todo el conjunto fue hecho de una gruesa/fina agitador café madera laminado juntos.
Acoplamientos de energía frontal y popa Repulsor Montes

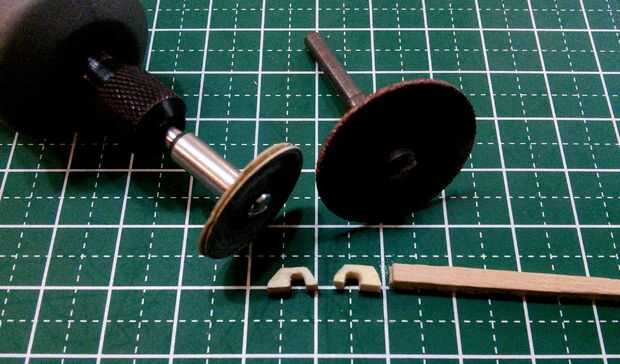

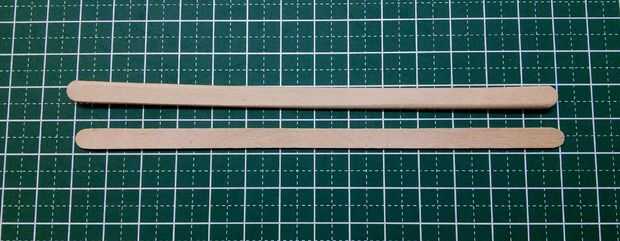

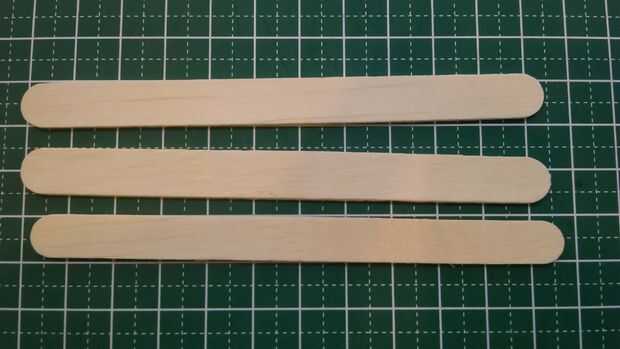

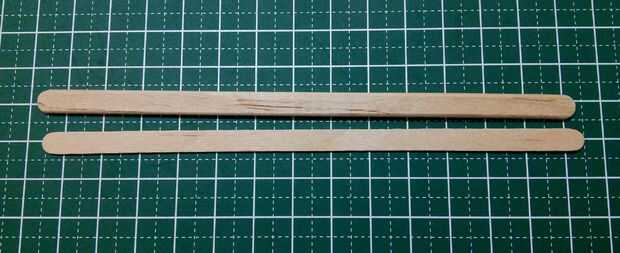

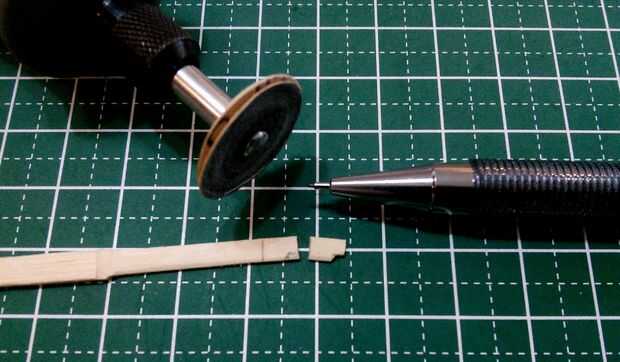

Los acoplamientos de frontal y popa repulsor montajes asegura el cañón láser y asambleas a las alas del snowspeeder. Los pasos para fabricar el frontal acoplamientos y montajes repulsor popa fueron similares con los materiales utilizados como la principal diferencia. Un agitador de café madera fino y grueso fue utilizado para los montajes de repulsores de popa mientras que los acoplamientos frontal utilizan 2 dos agitadores de café madera fina.

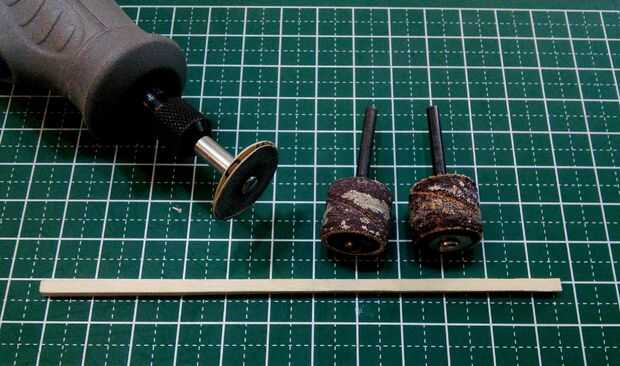

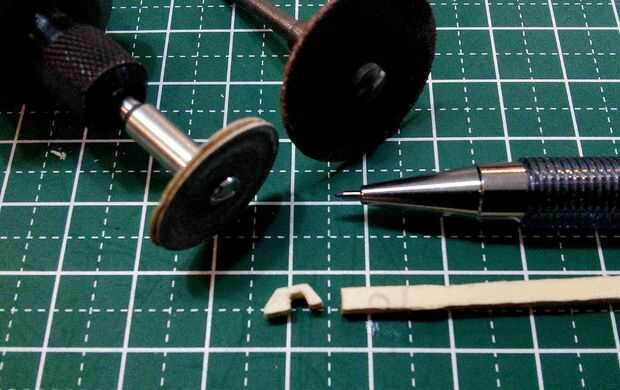

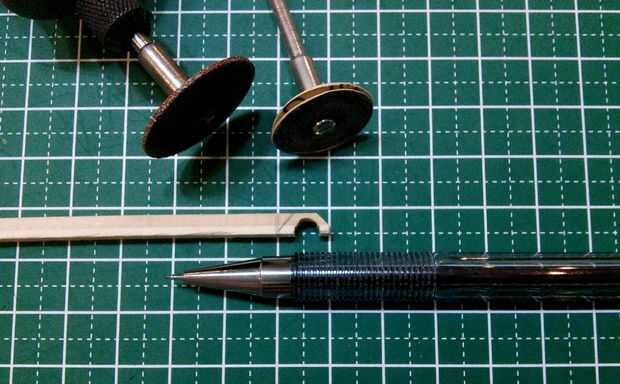

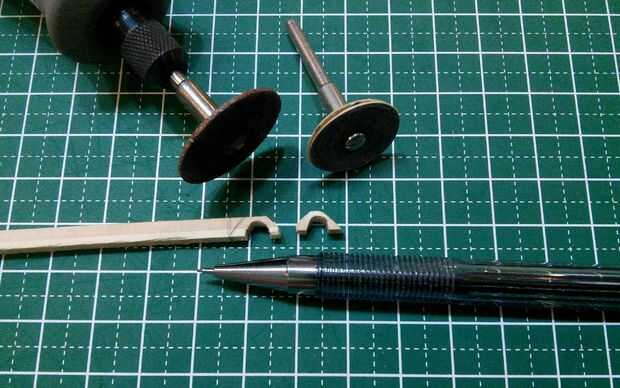

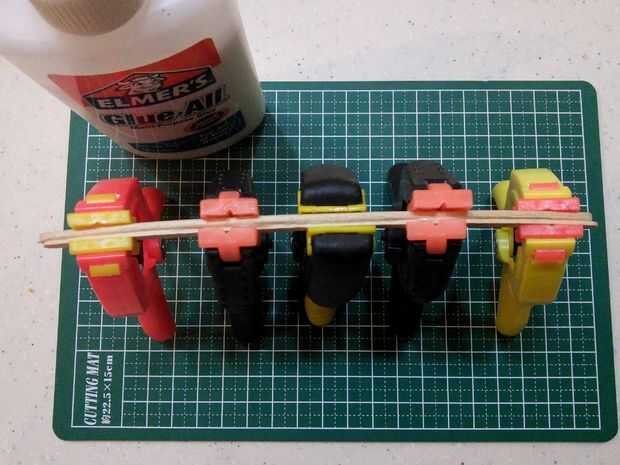

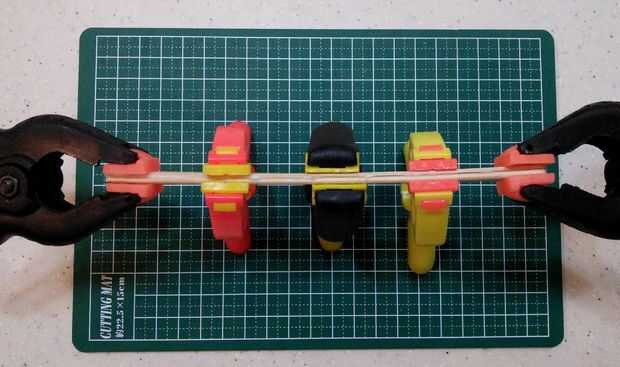

Después de las dos piezas se intercala juntos, una muesca se hizo con un disco abrasivo estándar para el diámetro de la Asamblea de cañón láser. Una fina accesorios tambor y lijadora de disco se utilizaron para moldear los extremos de los empalmes de energía y montajes de popa repulsor.
Conjuntos de frenos de aire trasero inferior

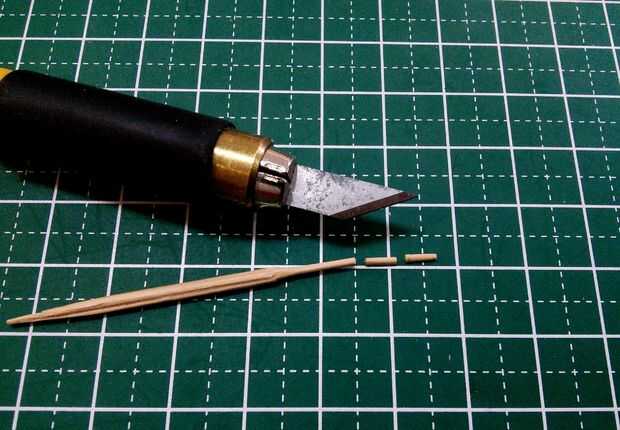

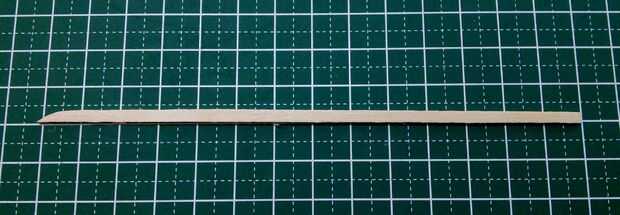

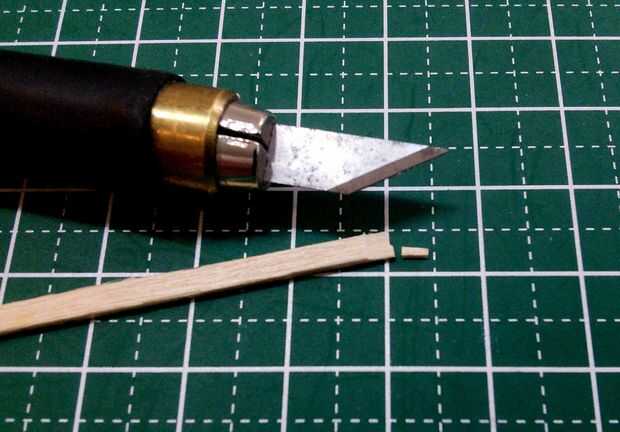

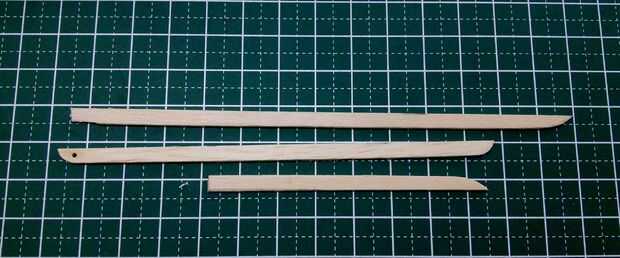

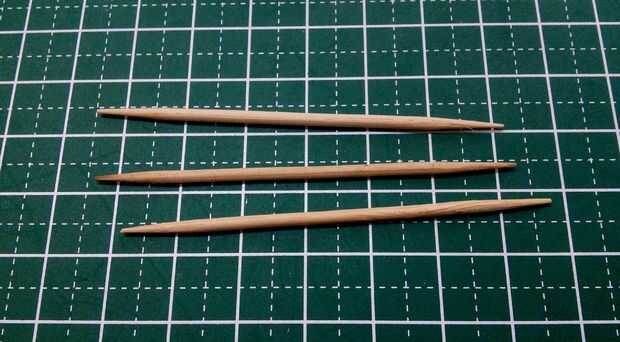

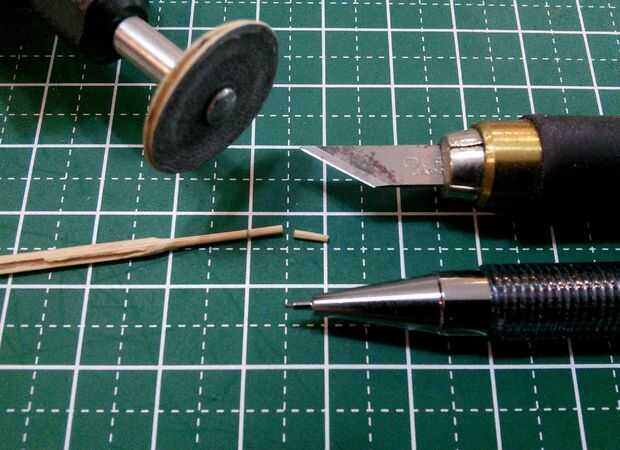

Un sistema de frenos de aire trasero inferior se compone de una aleta de aire del freno y actuador. Las aletas de aire del freno eran de los trozos de palillo popsicle de la fabricación del ala. Los actuadores eran de palillos hechos diluyente con un accesorio de la lijadora de disco con una herramienta de la moto.
Pistola de arpón

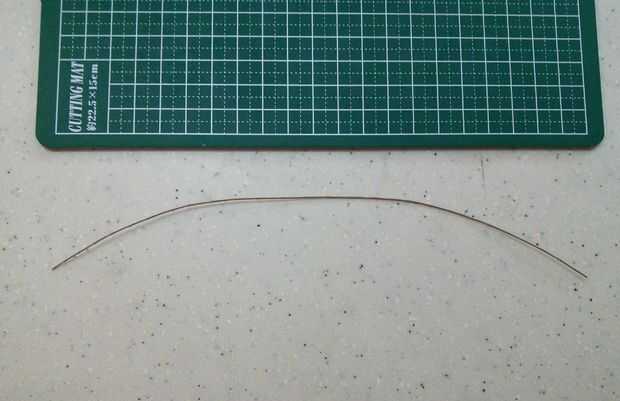

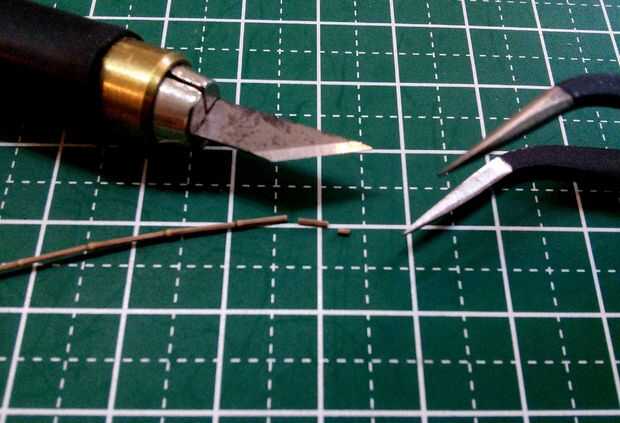

Para la pistola de arpón pequeñita montada en el extremo posterior del fuselaje, utilicé agujas de pino de un parque para el montaje de cañón y la pistola de la pequeña pistola de arpón para el snowspeeder. Usé fotos de referencia y esquemas para aproximar la longitud de la cañón. El receptor de la arma era de un pequeño trozo de palito igualmente escalada utilizando las fotografías y esquemas. El cañón de agujas de pino tomó un rato para pegar al receptor debido a su pequeño tamaño. Varias veces tuve que voltear las piezas secadoras para asegurar que el cañón correctamente alineado con el receptor.
