Mini robot insecto (8 / 12 paso)

Paso 8: El escarabajo en el escudo de escarabajo de la soldadura

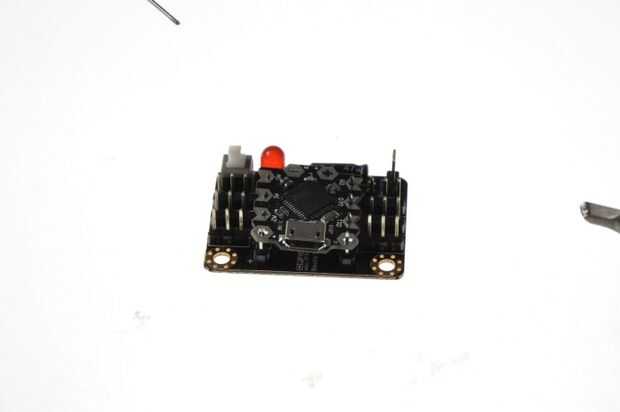

Ahora es el momento para el control de escarabajo en el escudo de escarabajo de la soldadura. Primero tienes que poner el escarabajo en los alfileres por prestar atención a la dirección correcta. El USB enchufe necesita enfrentar a la izquierda de la pantalla, el lado donde se encuentran estos dos agujeros de montaje.

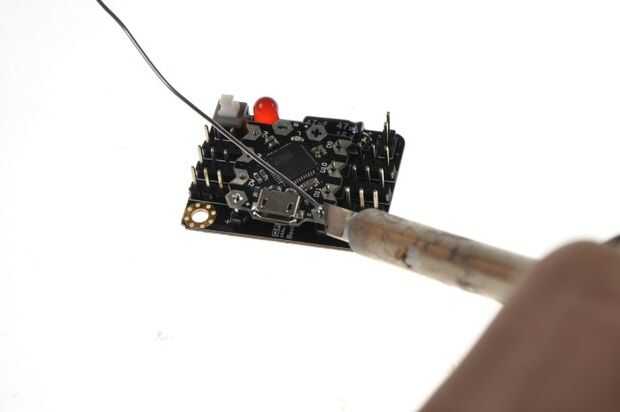

Necesita soldar las fotos para "D9", "D10", "D11", "A0", "A1" y "A2" así como las clavijas de dos alimentación marcadas con "+" y "-".

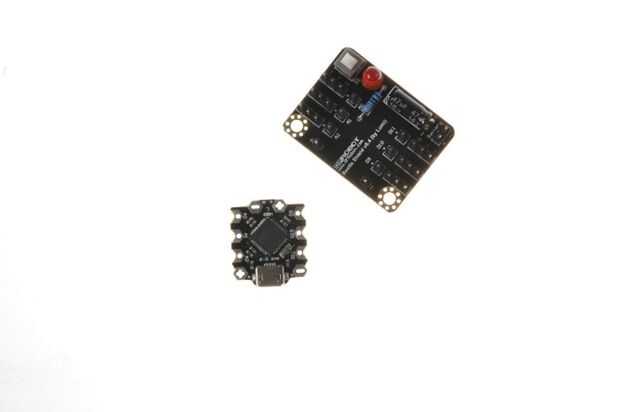

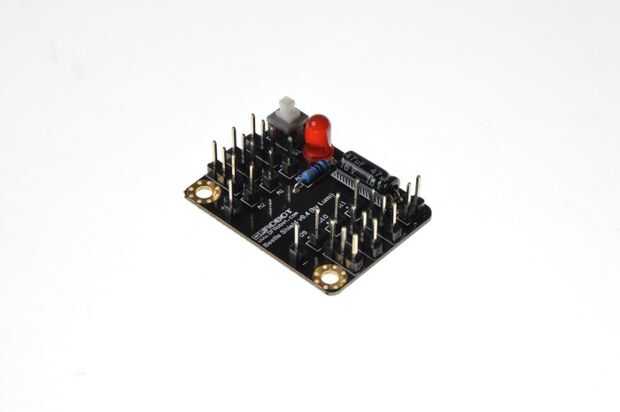

Nota: El tablero Beetle es DFRobots pequeño Arduino compatible MCU con 3 x E/S digital y 3 x E/S analógica así soldar pads para RX/TX y cuatro O de la parte trasera del tablero. El escudo de escarabajo es por ahora sólo está disponible en el kit mini robot insecto

Opcional: Puede usar cualquier otro MCU que encaja pero hasta ahora es lo suficientemente pequeña el escarabajo o la versión anterior del Cheapduino.
