Paso 4: Especificaciones
La siguiente información pertenece a la MINI SMD Si7021 temperatura y Sensor de humedad (disponible en ICStation para $6,15, bien era $6,15 cuando empecé a escribir esto)
Este sensor usa el bus I2C. Las ruedas en el autobús van redondo y redondo, redondo redondo, redondo y redondo, las ruedas en el autobús van... OPS lo siento, no estoy seguro donde mi cabeza fue aquel momento.
El bus I2C es un bus de dos hilos, usando un cable para el SCL (Serial Clock Line) y SDA (línea de datos serie). SCL se utiliza para sincronizar todas las transferencias de datos sobre el bus I2C y SDA es la línea de datos, que lo es. Sólo habrá un dispositivo "maestro" en cualquier autobús de I2C en cualquier momento. El maestro se comunica con uno o más dispositivos de "esclavo" en el mismo bus. I2C se desarrolló principalmente para comunicaciones de proximidad entre ICs (circuitos integrados) y otros dispositivos en el mismo circuito.

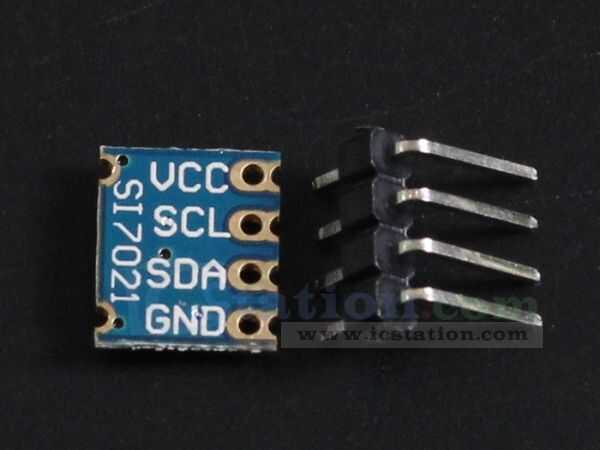

El paquete incluye;
(1) mini sensor de Temp/humedad
(1) jefe del pin 4
Las especificaciones son;
1. voltaje de funcionamiento: 1.9 - 3.6V (recomendado 3, 3V)
2. corriente de espera: 60nA (nA = 1 mil millonésimo (10-9 ) de un amperio)
3. temperatura: -40 a 85 ° c (-40 ' a ' F 185) (recomendado -10 a 60 ° c (14' a 140' F)
Nota: para nosotros no métricos habla de American -40 'c a 185' c es igual a realmente realmente frío, absolutamente freak'n caliente
4. precisión temperatura: ± 0.3 ° c
5. humedad: 0-100% RH (recomendado 20-80% RH)
6. humedad de precisión: ± 3% RH (0-80% RH)
7. temperatura tiempo de conversión: 7ms
8. tiempo de conversión humedad: 17ms (temperatura de las conversiones se realizan automáticamente con la conversión de la humedad)
9. tipo de interfaz: I2C
10. tamaño del módulo: 8.5 * 10 mm (21/64 x 25/64)
Mesa de comando I2C para Sensor de temperatura/humedad
Medir la humedad relativa, mantenga la modalidad Master 0xE5
Medir la humedad relativa, no hay modo de maestro Hold 0xF5
Medir la temperatura, mantener la modalidad Master 0xE3
Medir la temperatura, no hay modo de maestro Hold 0xF3
Leer valor de la temperatura de medición anterior RH 0xE0
RESET 0xFE
Escribir registro de usuario de RH/T 1 0xE6
Leer registro del usuario HR/T 1 0xE7
Escribir registro de Control de calentador 0x51
Leer registro de Control de calentador 0x11
Leer DNI electrónico 1 Byte 0xFA 0x0F
Leer DNI electrónico 2 º Byte 0xFC 0xC9
Leer revisión de Firmware 0x84 0xB8
Adjunto encontrará un documento de especificaciones de la 33 página para el chip de sI7021 utilizado en este sensor. El "envase" en el documento es diferente entonces la apariencia de este sensor, sin embargo el chip sI7021 es el mismo.
Gracias por la lectura y como siempre si has notado los errores u omisiones en este Instructable favor do no sea tímido sobre señalando a mí. Tuve tanto algo correcto algo que deje alguien arruinara.
¡Felices Fiestas!
