Mini tablero Attiny * actualizado * con programación (5 / 6 paso)

Paso 5: Programa de la Junta

Mi experiencia:

para programar el tablero necesita un arduino uno R3

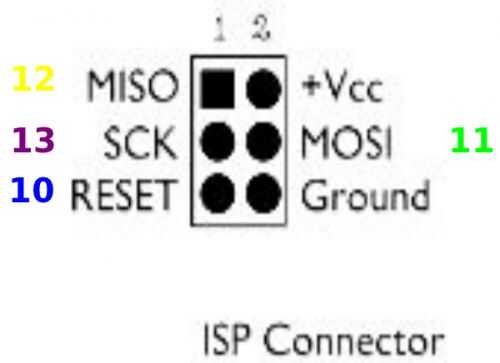

Conecte primero la cabecera del isp de attinyboard en la placa Arduino

  • MISO de arduino del pin 12
  • SCK en el pin 13 de arduino
  • RESET en el pin 10 del arduino
  • MOSI de arduino del pin 11
  • VCC de + 5v
  • Tierra en la tierra (!)

subir el sketch "arduinoisp" en su placa de arduino

seleccionar la buena mesa y el puerto para eso.

ahora tu arduino es como ISP

Cambiar la Junta a attiny

Subir tu boceto o por ejemplo el bosquejo de Blink

¡ Disfrute!

Un buen tuto aquí:

http://highlowtech.org/?p=1695

Nuevo proyecto: hacer un adaptador para programar el tablero con arduino

http://oshpark.com/shared_projects/7W9eZLfm
