Mini torno de madera con restos de madera (2 / 6 paso)

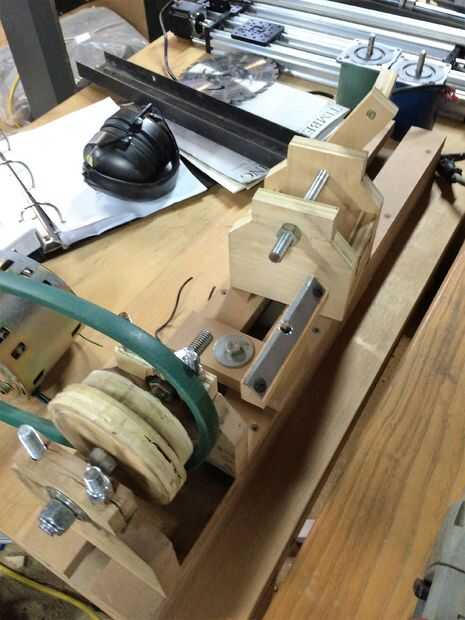

Paso 2: Montaje del cabezal

Pasé por un montón de desechos antes de llegar las últimas piezas así que voy a intentar explicar mi error para que no ocurran a usted.

1) quería tener tres pulgadas y una polea de cuatro pulgadas, así que hice el cabezal con cuadrados de 5 "x 5". Lo primero que hice fue marcar una línea hacia abajo en el centro, luego hizo una marca de 2" hacia abajo desde la parte superior de esa línea. Tuve unos rodamientos que tenía un ID de 1 1/4 de pulgada OD y 15/32 de pulgada para luego perforé un orificio de 1 1/4" en ese momento mientras que intenta conseguirlo más centrado posible.

Una vez que perforado recordé un oh meme tan familiar: "Es en este momento en que él sabía que había"mal estado"arriba". Fui un poco rápido y había perforado lo cierto fuera del centro. Así llegó el segundo intento. Y la tercera...

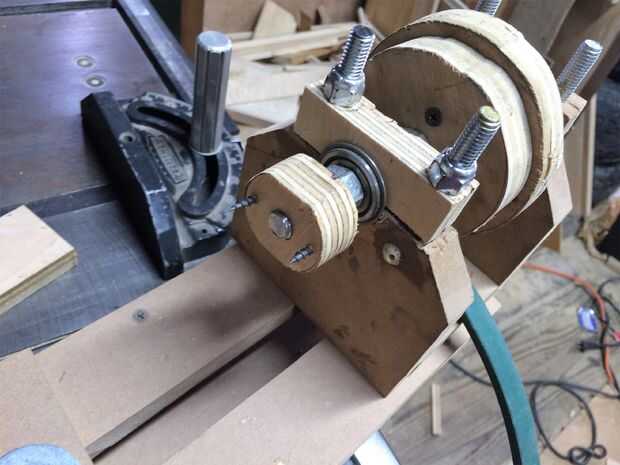

2) una vez que los agujeros fueron perforados (en centro) voltea la pieza vertical y marcó un punto 3/8" de la parte delantera y 1 1/2" de los lados. (ver foto 3) Luego perforé los agujeros con una broca de 5/16 bit. Esto es donde los bloques se montan lo más cerca a lo mejor. También tuvo varios intentos para hacerlo bien. Entonces, tomó la Plaza y en forma un poco mientras que todavía teniendo cuidado para evitar cortar cerca de los orificios con la sierra caladora.


3) una vez que todo eso fue hecho, taladré orificios de 3/8" dos pulgadas de profundidad donde ya había agujeros de 5/16". Una broca de punto de brad no funcionaría mejor, utilicé una broca de metal.

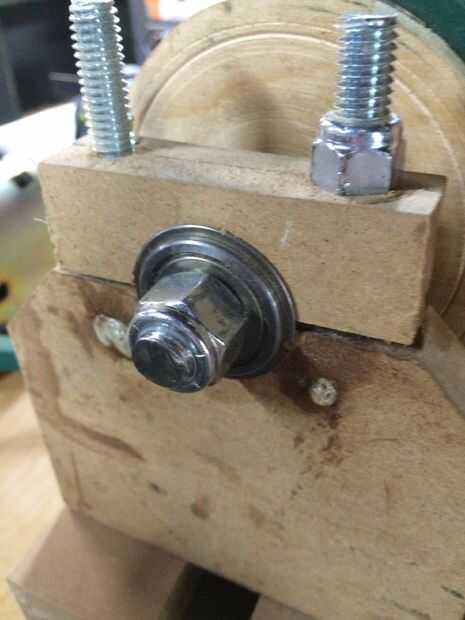

4) después de que fuera hecho corté las piezas por el centro de los agujeros, para mí que era dos pulgadas desde la parte superior. Véase el cuadro 5.

5) para mi cabezal quería usar los tornillos que fueron puestos en las piezas que hicimos y las tuercas para garantizar hacia abajo. Hice otras con tornillos pero los agujeros siempre aflojados y algunas piezas que terminó dividiendo a la mitad. He utilizado 3/8" roscadas varilla que compré en una sección de 12". Corte en secciones de 4 x 3" con una sierra para metales. Después de eso, corté 4 ranuras a lo largo de la longitud de una de las varillas roscadas. La ranura era aproximadamente 1" de largo. Lo hice para hacer un "tap" para la madera no dividido como el que puse la varilla roscada en los agujeros de tamaño insuficientes. Había aprovechado los cuatro orificios de continuación, poner las 3 piezas regulares de varilla en los agujeros y la que usé como un golpecito en la última con una cantidad generosa de pegamento del gorila en la barra.

6) lo siguiente que hice fue cortar un trozo de madera contrachapada 5" de ancho y 3" de largo. Taladré un agujero de 7/16" en el centro. (consulte el paso 7 para saber por qué) Después de taladré agujeros de ocultación para conectar los dos lados con ella (el fondo). Después de que fue perforado jodido lo a los lados mientras que teniendo cuidado de asegurarse de que permanece recta. Otra vez, véase el cuadro 5 para más detalles.

7) ¿te acuerdas de ese agujero de 7/16"? Eso es lo que llevará a cabo el cabezal para la cama del torno. Tienes que cortar un trozo de madera contrachapada de 3 1/2" por 2" y perfore un orificio de 3/8" en el centro. Esto se convertirá en la tuerca para un perno que bajará a través del agujero la parte inferior del cabezal móvil y a través de la ranura en la bancada. El tornillo puede apretarse para fijar el contrapunto.
