Paso 5: circuito

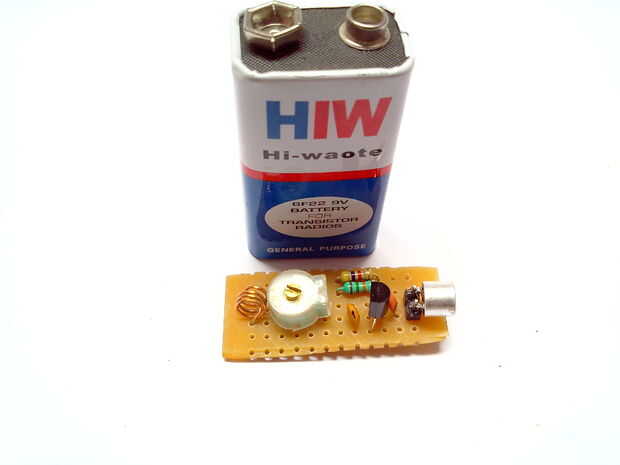

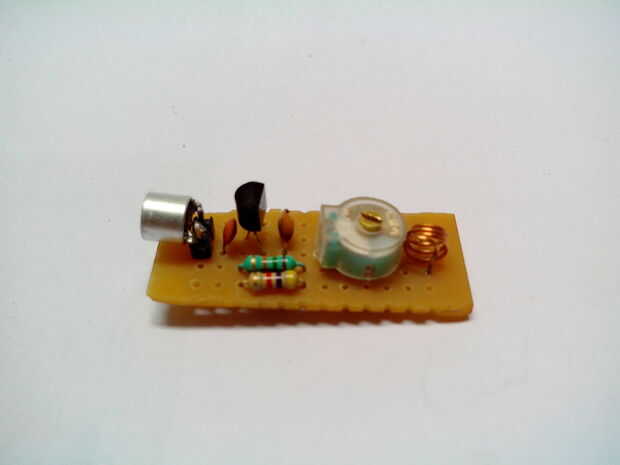

Una vez que hayas terminado con el PCB y sabe dónde y cómo soldar el micrófono ahora es tiempo para completar el resto del circuito. Seguir el circuito anterior y todos los componentes de la soldadura. Asegúrese de no dejar ningún espacio entre cualquiera de los componentes si se desea obtener el circuito pequeño. Para el inductor utilizando alambre de 0,5 mm y 8 vueltas, cada vuelta con un diámetro de 6mm.
Y para la antena solo un alambre largo fino de 5cm. Para más estabilidad que podría centro toque la bobina y la antena a la toma del centro de la soldadura.
También si observas que el circuito tiene un LED en el mismo, se utiliza cuando el circuito es funcional. No lo hizo agregue el LED en mi circuito porque fue drenando mi batería más rápido.
