Mini TV / osciloscopio (5 / 6 paso)

Paso 5: Construir y conectar

Have fun. Pensar, cortar, soldar, sudor, quemarse, gritar F * ck, Stomp alrededor, resto, construir, Freak out cuando no funcionan, grito, grito, orinar, lavarse las manos, construir, lograr que se haga, entonces se dan cuenta que olvidaron las pilas.

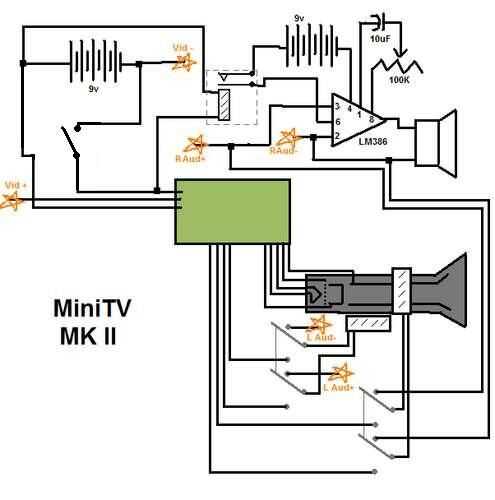

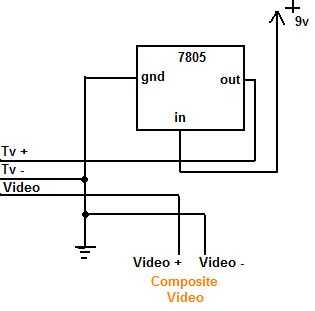

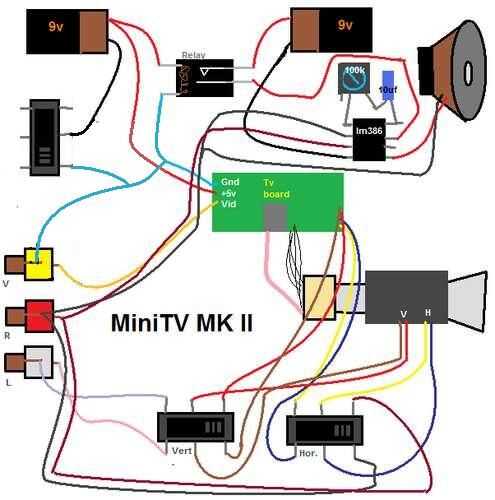

Una revista ilustrada del diseño está por debajo. Se conectan los cables obviamente no' ' a las baterías, el cierre de la batería de 9v sin embargo, usted consigue la idea.

Consejos:
+ En el LM386, el lado con la muesca es superior. Muy importante.
+ Los colores de los cables de la bobina pueden ser diferentes. Es ensayo y error. Vaya a http://censtron.com/?p=18 para obtener más información sobre la conexión de la bobina.
+ Grabar los cables de abajo hace más fácil moverse.
