Paso 3: Añadir el LED del módulo registrador

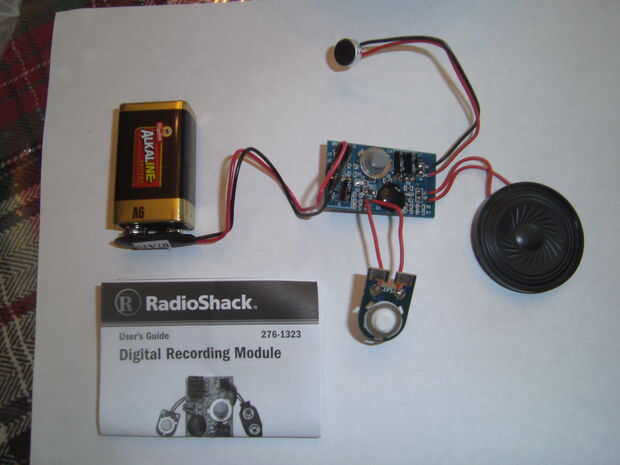

Conecte la batería de 9V para el módulo de la grabadora. Grabar una muestra pulsando y manteniendo pulsado el botón en el tablero de circuito pequeño que se conecta a la placa principal con dos cables. Encontrar el LED integrado, que debe la luz roja durante la grabación.

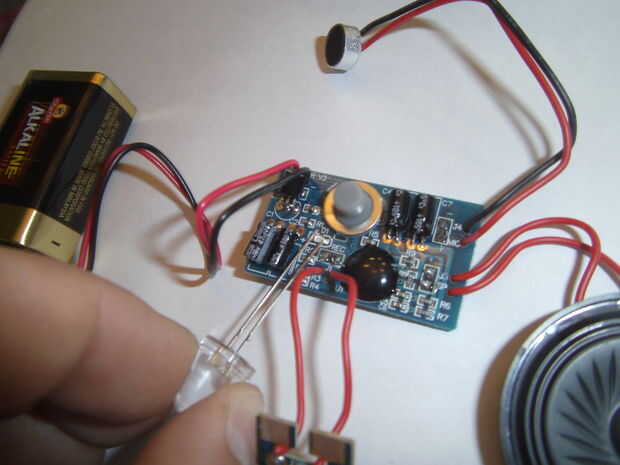

Ahora identificar el positivo (ánodo) del LED, que es generalmente más largo. Tocar cuidadosamente los cables de los LED de 10 mm a través de los puntos de contacto el LED integrado de montaje superficial. El ánodo del LED de 10 mm está a la izquierda en la 2ª imagen, más cercana a los dos condensadores electrolíticos negro.
Con 10mm LED mantiene en su lugar, pulse el botón play en el tablero principal. Debería ver el parpadeo de LED de 10mm en el tiempo con el LED integrado durante la reproducción. Si usted no es el LED conectado mal.

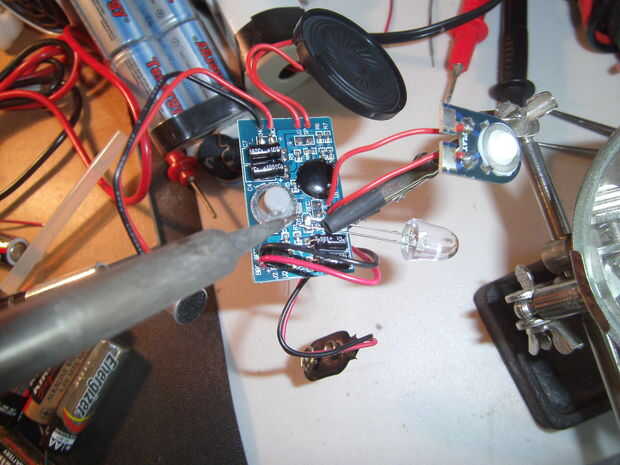

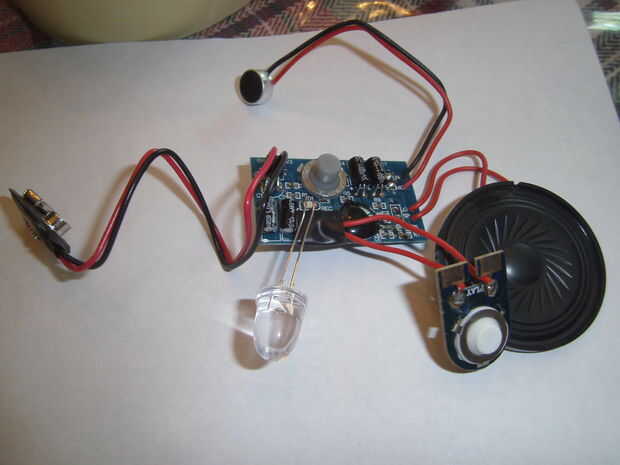

Una vez que sepa cómo se debe conectar el LED, lo suelde cuidadosamente a la placa principal, como se muestra en el cuadro 3 a continuación. Un par de ayudar a las manos es muy útil para hacer este trabajo de soldadura ir suavemente.
Proteger el circuito de posibles cortocircuitos añadiendo que algunos cinta aislante bajo el LED lleva como se muestra en el cuadro 4. Añadir otro trozo de cinta aislante sobre la parte posterior de la placa de circuito para no se cortocircuiten con algo la lata del caso una vez instalado.
