Paso 3: Circuito de Control

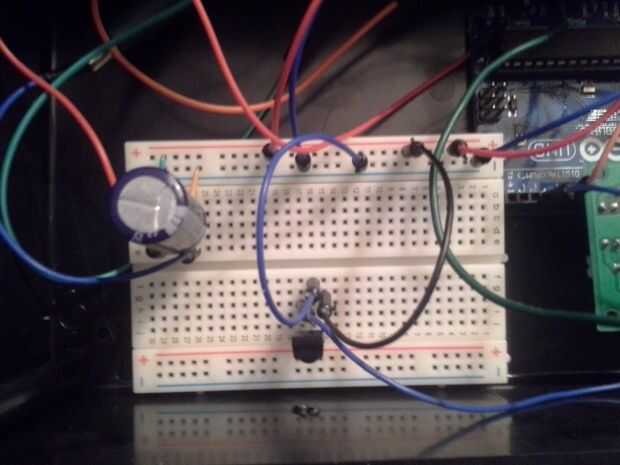

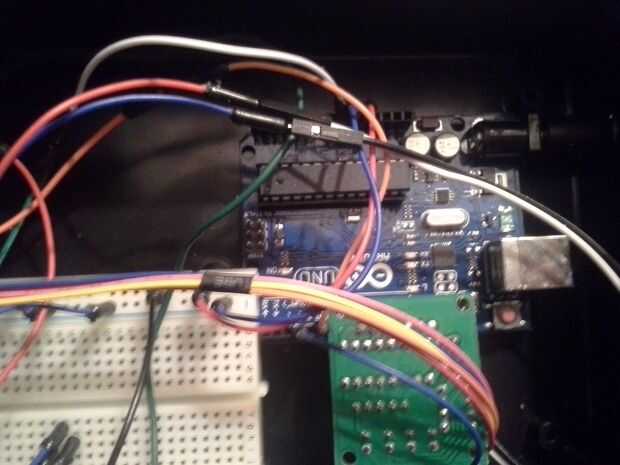

El circuito para el diseño es muy simple y fácil de implementar. La primera foto muestra la placa; todo lo que hay simplemente corre el voltaje y la tierra del Arduino. La única cosa de la nota es el condensador de 4700 uF que tengo para los LEDs de Neopixel. 4700 es un poco exagerada, Adafruit recomienda usar al menos un condensador de 1000 uF para evitar una subida de tensión dañe alguno de los píxeles. La segunda foto muestra el Arduino, el módulo de controlador de motor va en los pines 8-11, la línea de datos del receptor IR va en el pin 3 y la línea de datos de Neopixel en pin 5. En la foto no en esta configuración es el motor paso a paso que tapa a la derecha en el controlador de motor y la fuente de alimentación que se enchufa en el Arduino.
