Paso 1: Materiales y herramientas

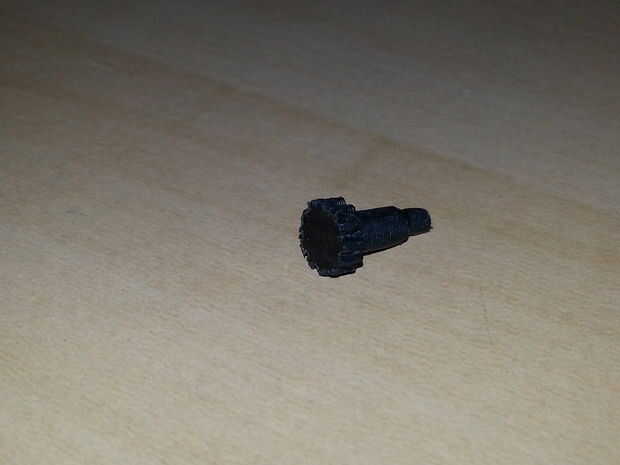

- Imprime piezas- Los archivos se adjuntan a continuación. Necesita Smooth_Print_Block, que es todo pero el cañón y uno de Smooth_Print_OldSchool_Barrel o Smooth_Print_DarkKnight_Barrel, que son respectivamente el cañón clásico de la insignia y el cañón de logo era actual. La única diferencia entre los dos barriles es el logo. El archivo de Print.zip son los ficheros CATPart de las piezas apiladas y dos barriles.
- Super Glue o pegamento del modelo

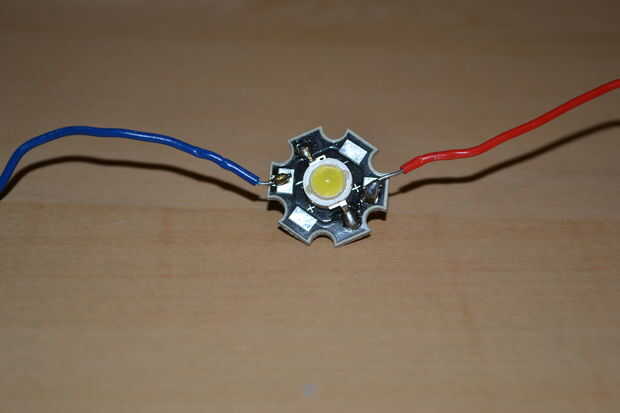

- 1 LED de alimentación- Por supuesto puede utilizar cualquier color LED que elige pero blanco o amarillo montar el tema mejor.

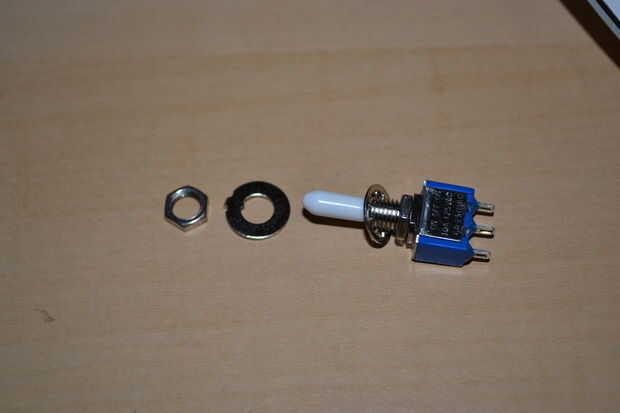

- Centro SPDT apagado- Fui con un palanca porque eso es lo que tenía, y alterna es geniales. El interruptor SPCO permite un circuito que puede cambiar entre la batería y red eléctrica. Si desea que sólo una de ellas utiliza un SPST.
- Clip de la batería de 9 V
- Batería de 9 V
- 4 tornillos #8-32 1/2"
- Alambre

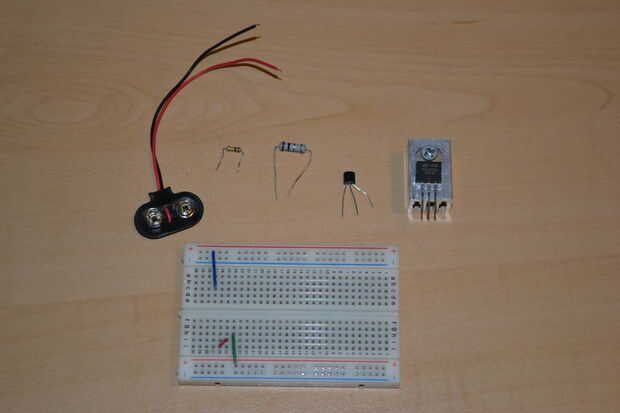

- Power LED controlador circuito- Utilizar conductor actual constante de Dan. Se necesita:
- 1 x 100 ~ k-resistencia de Ohm 1/4 watt
- 1 x resistencia 1 + watt - se establece el valor de esta resistencia (corriente de.5/LED). La mía es de 1 Ohm, 1 vatio.
- 1 x NFET de TO-220- Un disipador de calor es opcional pero se recomienda si está disponible.
- 1 x transistor NPN TO-92
- Transformador de CC (opcional)- Mínimo actual = LED corriente y deben cumplir con requisitos de tensión matriz NFET o LED.
- Tablero de prototipo (opcional)- Puede ayudarle a organizar su circuito de matriz o controlador de LED.
Herramientas
- Equipos de soldadura
- Destornillador
- Hisopo o cepillo pequeño- Esto ayuda a aplicar pegamento a duro llegar a las superficies.
- Papel de lija fino
- Archivo- Para escariar los agujeros y el estándar general limpieza
- Palillo de dientes
Nota: El diseño original fue hecho para un LED de alimentación única o 24 LED 5mm estándar. Por esta razón en el divisor hay agujeros en el barril. El LED de alimentación individual es el único discutido aquí porque usando múltiples fuentes de luz impide la proyección de trabajo. Usando una potencia LED no es tan desalentador como parece pero si elige que usted puede todavía utilizar los LED estándar.
Edición (06/02/13): Los viejos archivos .stl han sido reemplazados por unos nuevos que tienen curvas más suaves. Ahora el cañón y varias radios suaves en lugar de las impresiones segmentadas que ves en mis fotos.
