Paso 3: Construir el circuito

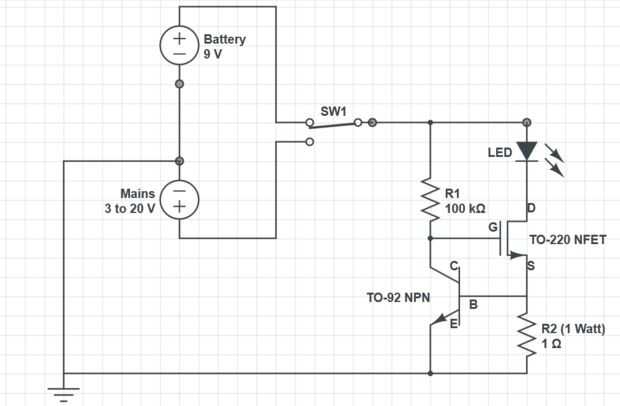

En el contexto de este proyecto hay un par de pasos que tiene que tomar al construir el circuito para hacer todo juntos.

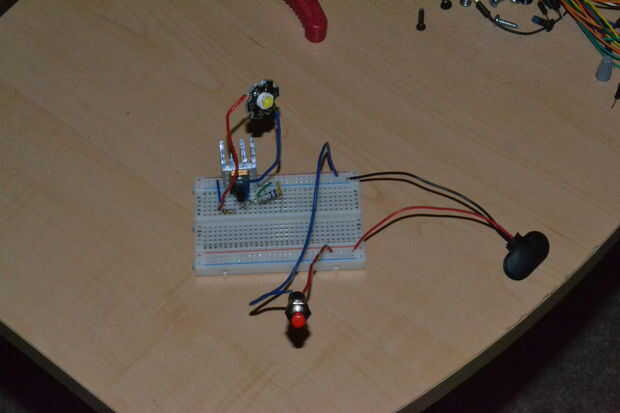

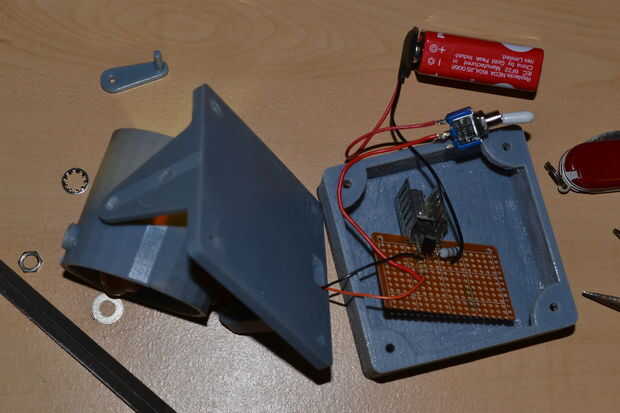

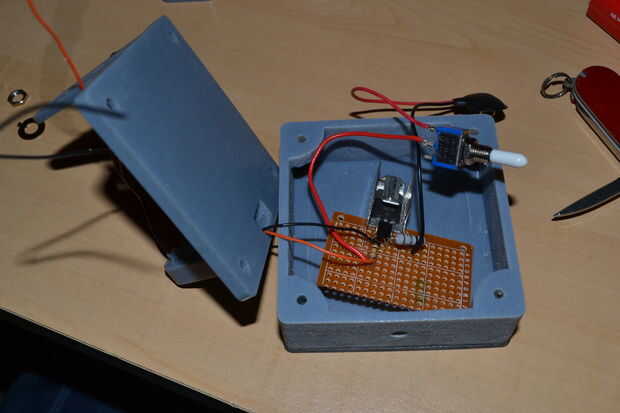

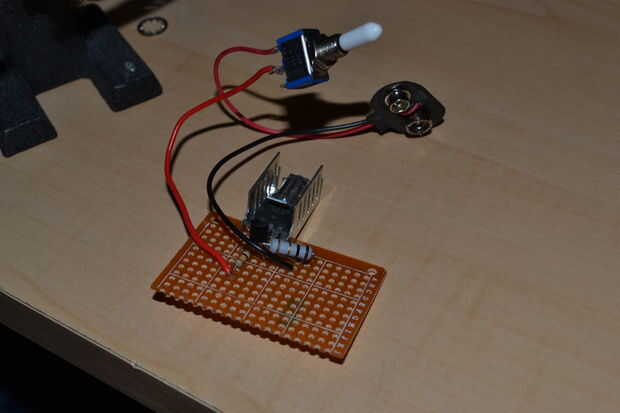

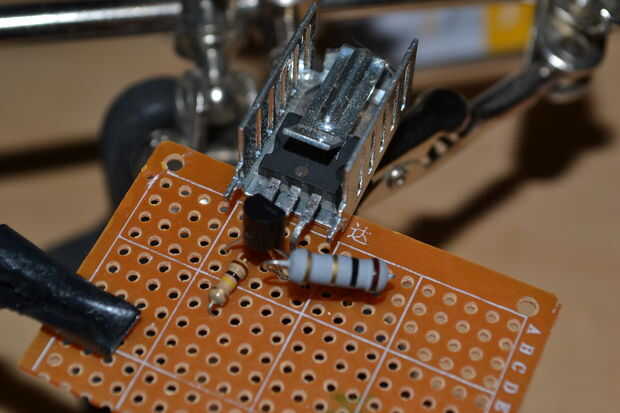

Recomiendo construir una versión de prueba del circuito en un protoboard para que tenga el conjunto adecuado de componentes. Una vez que usted comprende la construcción del circuito que puede comenzar a construir en el PCB.

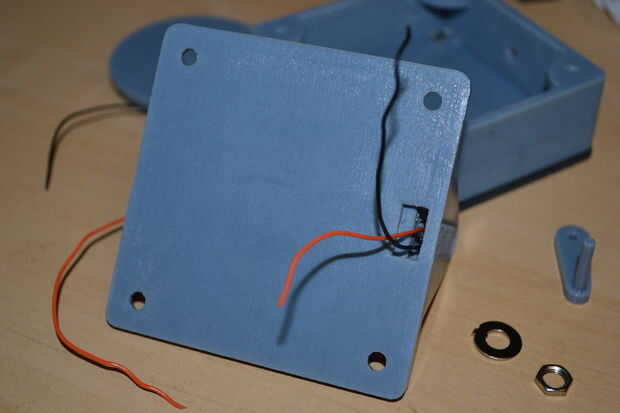

En este punto se puede conectar todo pero el LED. En esta versión no agrego un enchufe para un transformador pero debido al cambio que se utiliza es tan simple como taladrar un agujero en la base y el enchufe al interruptor y V + el nodo en el circuito de soldadura.

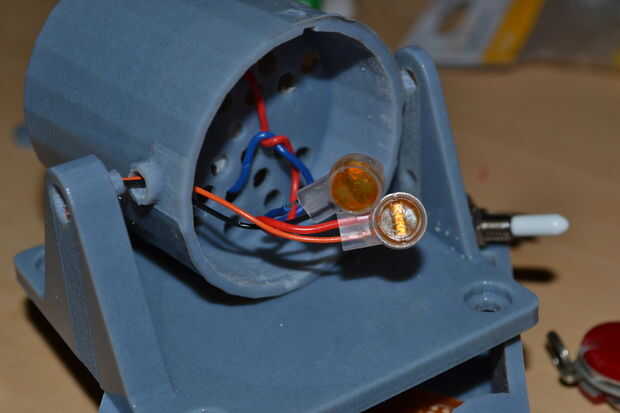

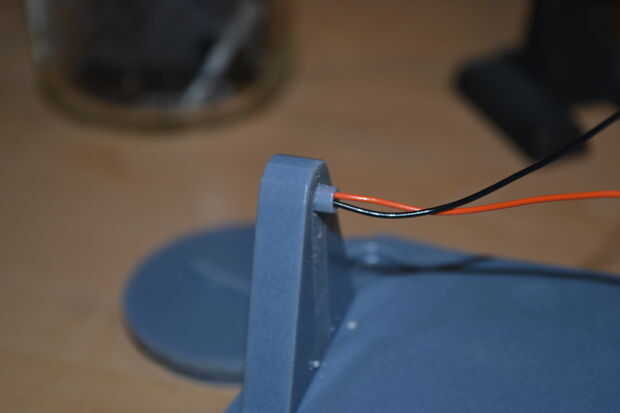

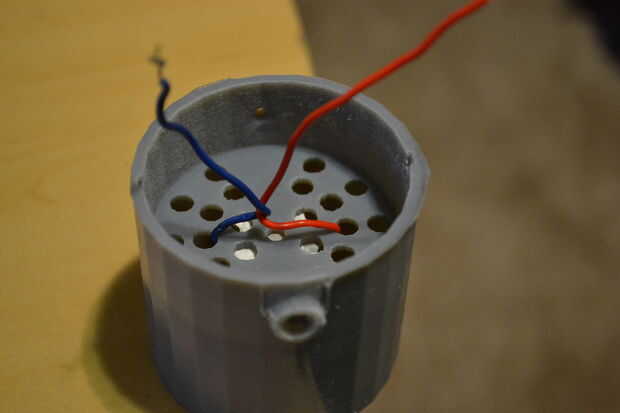

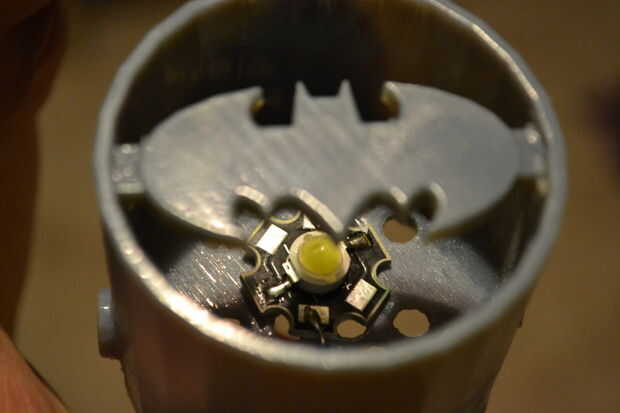

Con el resto del circuito de la listo, coloque el LED en el cilindro y alimente los alambres de que a través de un par de agujeros, dándoles una vuelta de tuerca en la parte trasera para mantener todo en su lugar. Introduzca los alambres de extensión de pequeño calibre a través de la cubierta, pequeño eje y lado del cañón. La soldadura de los cables de extensión en los lugares adecuados en el circuito. Usé algunos clips que regresé un tiempo a hacer la conexión final entre el LED y extensiones pero ninguna forma de empalme en línea funcionará del empalme.
Prueba, prueba, prueba. Si todo está funcionando correctamente es hora de botón todo.
