Miniatura Pan y Tilt cámara (2 / 2 paso)

Paso 2: cableado

Ahora es la parte del cableado de los motores del joystick
comienza por cortar 8, cuatro pulgadas de largos tramos de cable

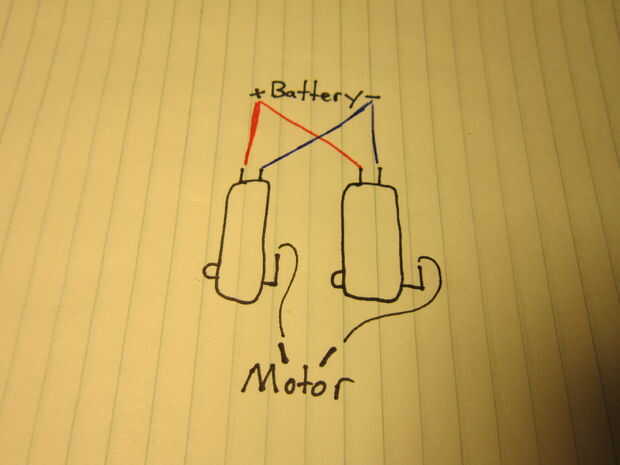

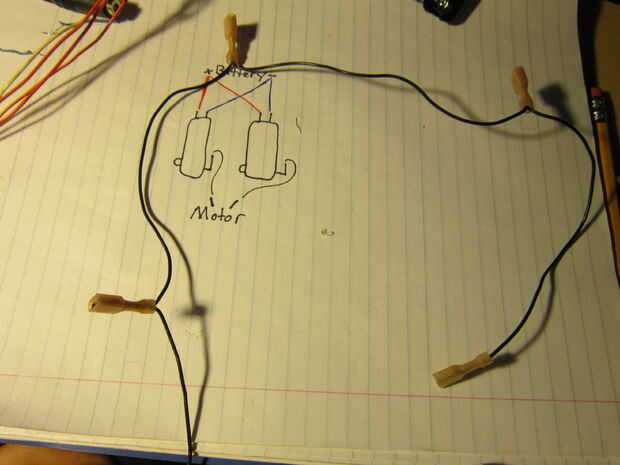

Pele los extremos de los cables y luego lugar los extremos de dos piezas de alambre en uno conector del extremo del alambre y hacen el cable como se muestra en la imagen
Usted necesita hacer dos series de hilos como este

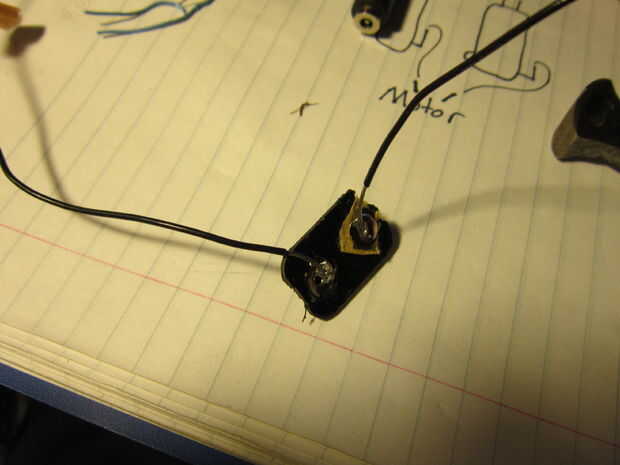

Ahora desmontar una batería de 9 voltios y el enchufe de la parte superior, esto va a ser el enchufe de tu poder
la soldadura de las longitudes de cable que hiciste en los pasos antes a los bornes del enchufe

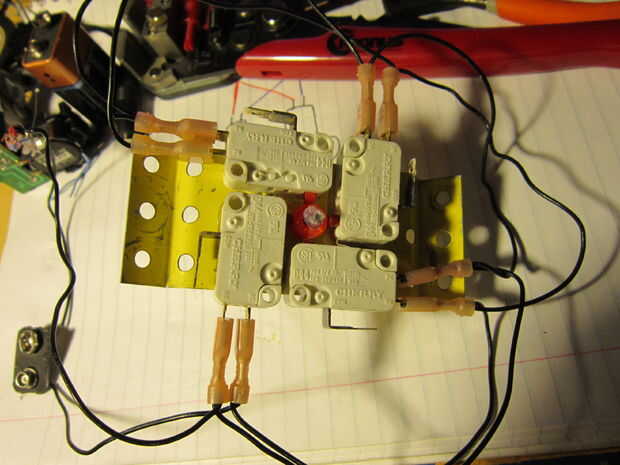

Ahora toma y enchufe en el cuatro se conecta en una sola hebra en la misma posición en cada interruptor, hacer esto para el filamento de a

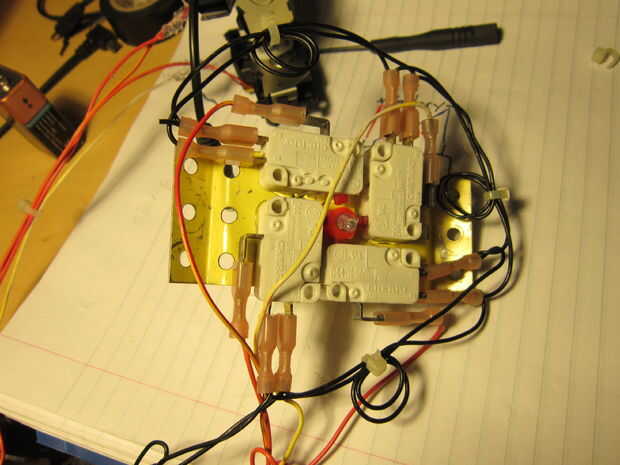

cortar 4 hilos para ejecutar desde los motores hasta el último conector abierto los interruptores, coloque un extremo conectado en un extremo de cada cable
Conecte el otro extremo sin el conector al motor, si el joystick mueve el sartén o la función de inclinación en la dirección equivocada sólo tiene que cambiar los cables con conectores

ahora son hecho, disfrutar de
