MiniLab 1008 y LabVIEW (9 / 16 paso)

Paso 9: Diseñar el Panel de diagrama


Paso 1 - Añadir análoga función de entrada

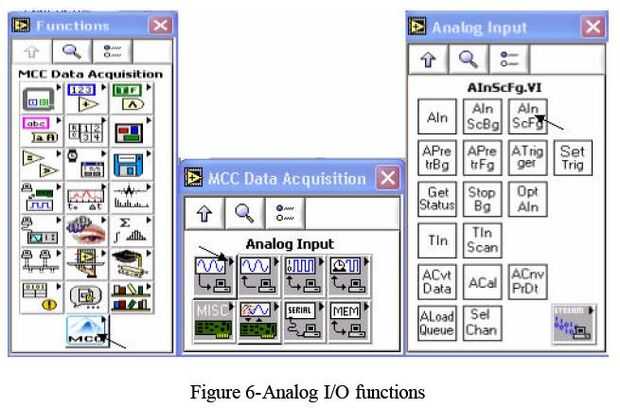

Del menú de funciones Seleccione icono de MCC y elegir Entrada AlnScFg de entrada analógica como se muestra en la Fig 6

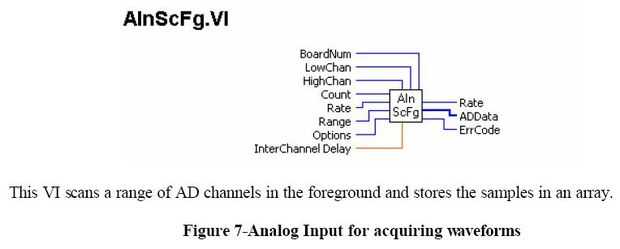

Nota: Para activar la ayuda, en el menú ayuda, elija Mostrar ayuda. Cuando el ratón se mantiene en cualquier parte del diagrama, una ventana de ayuda se mostrará en la pantalla. Por ejemplo la ayuda para "AInScFg" se muestra en la Fig 7.
