MiniLab 1008 y LabVIEW (13 / 16 paso)

Paso 13: Diseño Panel de diagrama


Paso 5 - anillo constante

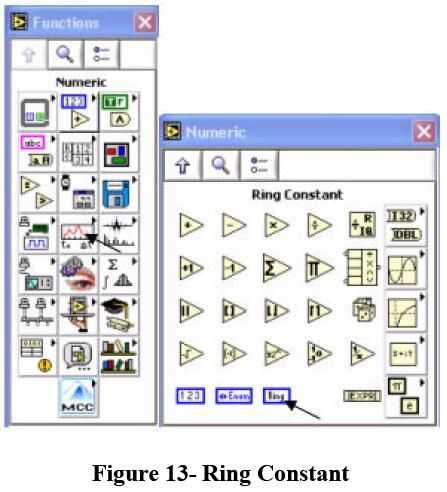

En el menú de funciones Seleccione numérico y elegir anillo constante como se muestra en la Fig 13.

Nota: Ingrese el texto No programables en el primer campo constante y luego introduzca el valor numérico
+-10V en el segundo campo constante. Para añadir un segundo campo haga clic derecho sobre el cuadro y elija
Artículo después de agregar en el menú y escriba +-10V.

La razón por la que estamos haciendo esto es para proporcionar una entrada a la gama. Esto se utiliza para recoger la muestra de A/D. La gama de voltaje de entrada para operación lineal, modo terminado solo para MiniLAB1008 es
±10Vmax.
