Paso 14: Diseño de Panel de diagrama
Paso 6 - forma de onda de construir

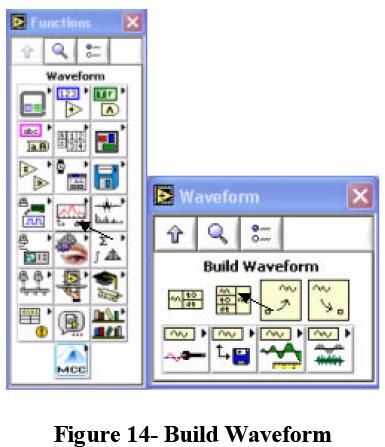

De las funciones de menú Seleccione forma de onda y elija crear forma de onda como se muestra en la Fig 14.
La razón por la que estamos construyendo nuestra propia forma de onda es que necesitamos personalizar la escala del eje x. Cambiar el eje x para visualizar el tiempo nos ayudaría a visualizar el gráfico de una manera plena de significado. Una vez que usted inserte el componente de forma de onda de la construcción arrastra el extremo medio para que se vea como se muestra en el cuadro amarillo de abajo:
Nota: Seleccione el cursor de posición/tamaño de la paleta de herramientas para arrastrar y aumentar el mediano final.

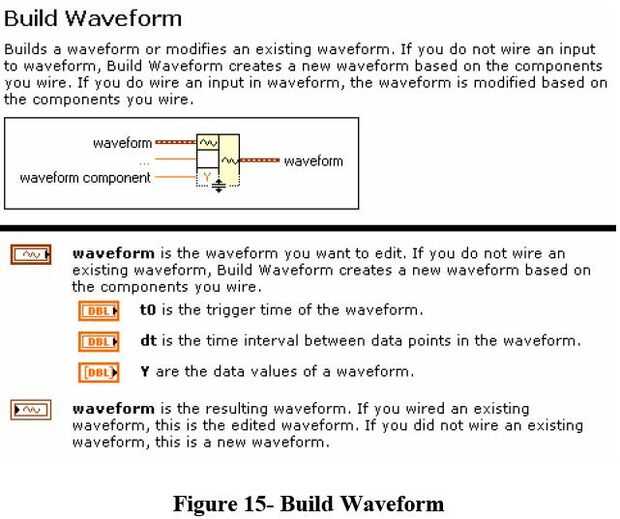

La ayuda para Construir de forma de onda se muestra en la Fig 15.
