Paso 15: Diseño Panel de diagrama
Paso final - las cajas de conexión

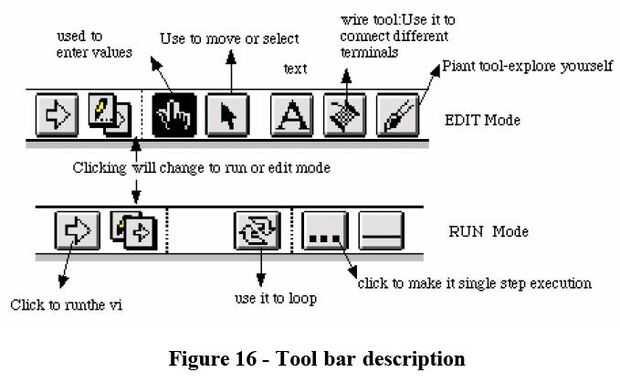

En este punto es importante entender la barra de herramientas. La barra de herramientas se utiliza para elegir diferentes herramientas. Figura 16 da una descripción de la barra de herramienta.
Diseño de un diagrama de recordar las siguientes reglas:
Para cualquier función o sub-VI las entradas que están siempre a la izquierda y las salidas son siempre a la
derecho. Para ver todas las conexiones, vaya al menú ayuda y elija "Mostrar ayuda".
Con la ayuda activada, al mover su edición herramienta en una función/sub-VI la pantalla de ayuda aparecerá.
Cuando la herramienta de alambre se coloca sobre una función o un sub-VI, los terminales en las funciones se iluminan con las conexiones destacadas. Esto hace fácil conectar el cable a los terminales apropiados.
Si las conexiones entre dos funciones/sub-VIs son incompatibles, entonces aparecerá una línea de puntos (-) entre las conexiones en lugar de una línea sólida. Esto significa que la conexión de los cables está llevando datos incompatibles (p. ej. una matriz a un número) o un cluster en una matriz. Compruebe las conexiones de nuevo con la pantalla de "Ayuda" o mirando Fig 18.
Utilizando la herramienta de cable , conectar los controles apropiados a sub-VI como se muestra en la Fig 18. Conecte el indicador gráfica hacia el final de su construcción. Cuando su aplicación está completa, la barra de herramientas muestra el estado del VI.
Como dije antes si una conexión es mala o no es apropiada, se mostrará en el diagrama con una línea discontinua. Si las terminales no están conectadas correctamente, la barra de herramientas mostrará el estado como se muestra en la Fig 17.
