MiniLab 1008 y LabVIEW (6 / 16 paso)

Paso 6: Diseño de Panel frontal


Paso 3 - seleccionar gráfico para trazar

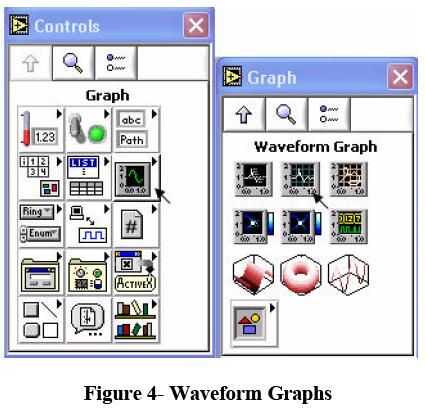

Para trazar los datos adquiridos, ir al menú gráfico como se muestra en la Fig 4, seleccione forma de onda
GRÁFICO y etiqueta como pantalla.

Nota: con la manipulación de objetos de G, el panel frontal podría ser como como se muestra en la figura 1.
