Paso 7: Diseñar el Panel de diagrama
Haga clic en la parte del diagrama del VI. Usted notará otra paleta flotante titulado funciones. Esto

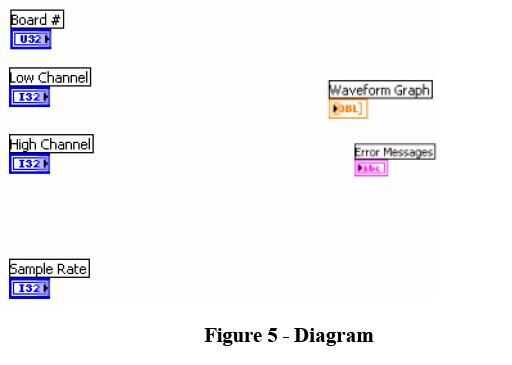

paleta tiene una variedad de funciones y sub-VIs que controlan todos los aspectos de la Junta Directiva DAQ o módulo y la señal de medición y procesamiento. Si ha etiquetado todos los controles numéricos y los indicadores, a continuación, usted encontrará sus terminales en el diagrama etiquetado apropiadamente. En caso de que usted olvidó etiquetar los numéricos y cadenas igual que trajeron en el panel frontal puede ser confuso. Utilizar el clic derecho del ratón al seleccionar el terminal y seleccione "Buscar Terminal" en el menú. Alternativamente, usted puede hacer doble clic en la terminal en el diagrama y apuntará al control en el panel frontal. Para obtener el diagrama de, ir al menú Windows y seleccione Mostrar diagrama. El diagrama debería ser como se muestra en la figura 5:
