Paso 9: prueba

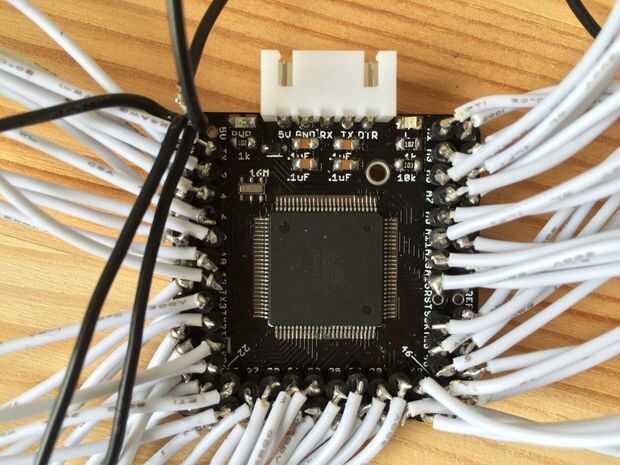

Una prueba sencilla se realizó mediante la conexión de cada uno de 70 pines de I/O de Mega desnuda (analógico a digital + 16 54) directamente al ánodo de un LED (+) con una resistencia de 1 k en serie, con todos cátodo del LED (-) conectado a tierra. de la Junta
Los LED son conducidos por la Junta directamente, de corriente para cada LED es aproximadamente 3mA, dónde la corriente total está alrededor de 210mA (3mA x 70); debe estar bajo la ATmega2560 máxima salida de corriente de 800mA según Arduino Pin limitaciones actuales como salida de 500mA para la mayoría de los puertos USB.
